Nuair asorcóir hiodrálachgo mainneoidh sé a luas rothar deartha a bhaint amach nó go ritheann sé ag scoráil te tar éis tríocha nóiméad oibríochta, is minic a chuireann innealtóirí an milleán ar an gcaidéal hiodrálach nó ar an gcomhla rialaithe treorach. Sa cheardlann, áfach, is minic a bhíonn an bhunchúis i bhfad níos simplí: tá na calafoirt sorcóra agus na pluiméireachta idirnasctha ró-bheag don ráta sreafa riachtanach.
Iompraíonn an sreabhán a chuirtear iallach trí orifice calafoirt srianta mar uisce a phléasctar trí phíobán gairdín pinched. Spéirlingí treoluas, titeann sreabhadh laminar isteach i suaiteacht fhoréigneach, agus forbraíonn titeann ollmhór brú ar fud scornach an phoirt. Athraíonn an srian seo eachchumhacht luachmhar hiodrálach go díreach isteach i dteas millteach, mhoillíonn sé strócanna sínte tapa, agus féadann sé fiú cavitation logánta nó séideadh róin chúlbhrú a spreagadh le linn tarraingt siar domhantarraingthe ardluais.
Ní bhaineann méid ceart do phoirt a mheaitseáil le haon sconna snáithe a tharlaíonn sa chlib uirlisí. Éilíonn sé treoluas sreabhach cothromaithe thar gach líne oibriúcháin chun seachadadh cumhachta ciúin, tíosach ar fhuinneamh agus saor ó sceitheadh a chinntiú.
Is é an treoluas sreabhán a shocraíonn an sreabhann ola go réidh i sruthlínte comhthreomhara (sreabhadh lannach) nó an sreabhann sí go foréigneach le ardfhriotaíocht fhrithchuimilte (sreabhadh suaite). Leanann tógálaithe trealaimh thionsclaíoch agus shoghluaiste treoirlínte dochta treoluais thar bhrainsí ciorcaid éagsúla:
| Brainse Chuarda / Cineál Líne | Treoluas Molta (m/s) | Treoluas Molta (ft/s) |
|---|---|---|
| Línte Súchán Pump | 0.5 go 1.2 m/s | 2.0 go 4.0 tr/s |
| Línte Fillte (Brú Íseal) | 1.5 go 2.5 m/s | 5.0 go 8.0 tr/s |
| Línte Brú Leanúnach | 3.0 go 5.0 m/s | 10.0 go 16.0 tr/s |
| Línte Ard-Sreafa Eadrannach | Suas le 6.0 m/s | Suas le 20.0 tr/s (Gearrdhleacht) |
| Sorcóirí Port Sorcóir | 3.5 go 5.5 m/s | 12.0 go 18.0 tr/s |
Isorcóirí aon-slat ag gníomhú di dúbailte, déantar ola a fhágann an caipín le linn sreabhadh aistarraingthe a iolrú faoin gcóimheas achair (go minic 1.5:1 go 2:1). Má sheachadann caidéal 30 GPM isteach sa chuas slat, ** 45 go 60 GPM borrtha amach as an gcalafort caipín-deireadh. Más rud é nach raibh an calafort caipínithe ach meánmhéide don ráta soláthair 30 GPM, is féidir le treoluasanna líne fillte a bheith níos mó ná 25 troigh/s, rud a chruthaíonn cúlbhrú ollmhór a throideann an stróc aistarraingthe agus a róthéann an córas iomlán.
Úsáid an chairt mearthagartha seo a leanas chun an t-íosmhéid poirt sorcóra molta a roghnú bunaithe ar bhuaicshreabhadh mheandarach ag dul isteach nó ag imeacht ón gcalafort:
| Ráta Sreafa (GPM) | Ráta Sreafa (L/nóim) | Boss Straight ThreadO-Ring SAE (ORB) | Flange 4-Bolt SAE (Cód 61 / Cód 62) |
|---|---|---|---|
| 1 go 5 GPM | 4 go 19 L/nim | SAE #4 (7/16-20) | Neamhbhainteach |
| 5 go 12 GPM | 19 go 45 L/nim | SAE #6 (9/16-18) | Neamhbhainteach |
| 12 go 22 GPM | 45 go 83 L/nim | SAE #8 (3/4-16) | 1/2" Cód 61 Flange |
| 22 go 38 GPM | 83 go 144 L/nim | SAE #10 (7/8-14) | 3/4" Cód 61 Flange |
| 38 go 55 GPM | 144 go 208 L/nim | SAE #12 (1-1/16-12) | 1" Cód 61 Flange |
| 55 go 90 GPM | 208 go 340 L/nim | SAE #16 (1-5/16-12) | 1-1/4" Cód 61/62 |
| 90 go 150 GPM | 340 go 568 L/nim | SAE #20 (1-5/8-12) | 1-1/2" Cód 61/62 |
| 150+ GPM | 568+ L/nim | Bloc Iomadúil Chustaim | 2" go 3" Cód 62 |

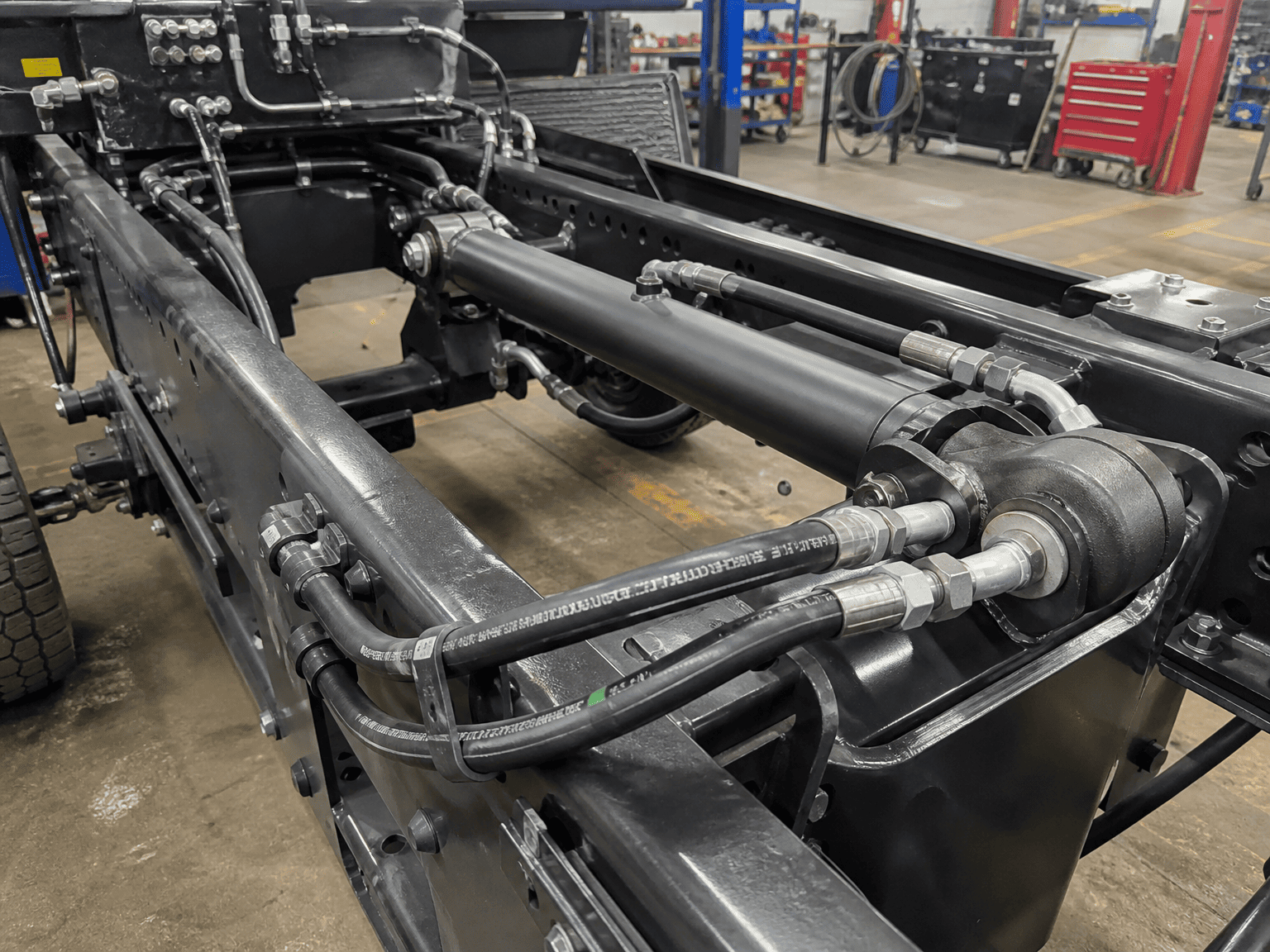

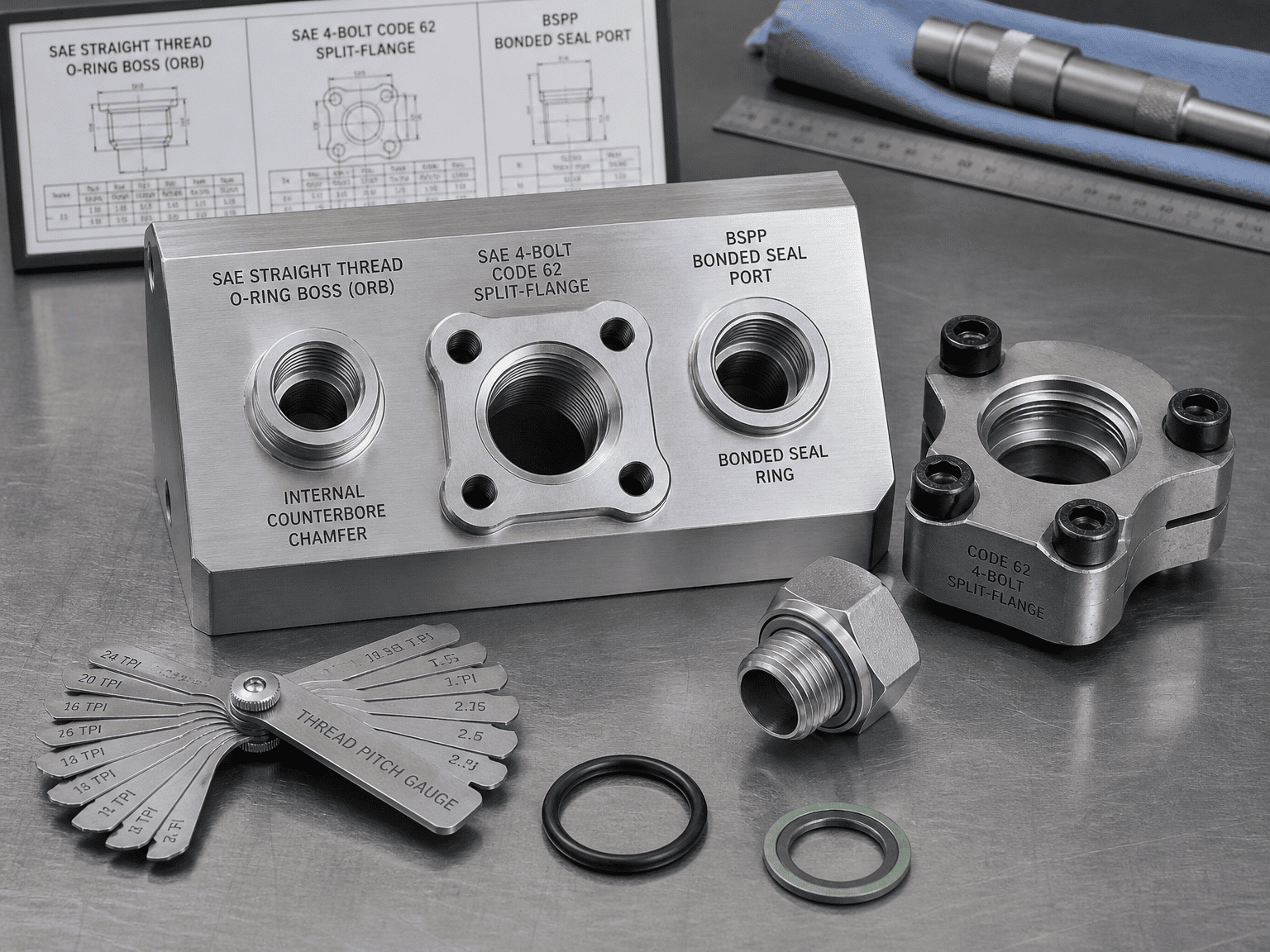

[SAE ORB (Bossaí O-Ring)] ===> Séala leaistiméire gathacha náid sceitheadh; is fearr le haghaidh suas le 5,000 psi
[ SAE 4-Bolt Flange] ===> Turraing throm & resistant creathadh; is fearr le haghaidh> 1" calafoirt ard-sreafa
[BSPP (G-Thread)] ===> Aghaidh árasán fáinne séala nasctha; caighdeán domhanda ISO lasmuigh de Mheiriceá Thuaidh
[ NPTF (Píopa barrchaolaithe)] ===> Ding miotail go miotail; seans maith go scoilteadh strus agus sceitheanna ardbhrú
Conas a shéalaíonn sé: Soláthraíonn snáitheanna díreacha comhthreomhara NA/UNF fórsa clampála meicniúil, agus suíonn O-fáinne leaistiméire isteach i seamair cuntair meaisínithe inmheánach.
Cén fáth ar fearr le OEManna é: Cuireann sé deireadh leis an mbaol scoilteanna ró-ghéaraithe, ceadaíonn sé treoshuíomh uillinn inchoigeartaithe 90 céim le cnónna glas, agus coinníonn sé go hiontaofa brúnna suas le 5,000 psi (345 bar) gan gol.
Conas a shéalaíonn sé: Clampann flange scoilte trom nó flange gabhála ceann flange cothrom ina bhfuil aghaidh O-fáinne go díreach i gcoinne ansorcóir hiodrálachcomhlacht le ceithre boltaí ard-teanntachta grád 8.
Feidhmchláir is fearr: Riachtanach do mhéideanna calafoirt 1-orlach agus níos mó ar thochaltóirí mianadóireachta troma, burlóirí dramh-tonnáiste mór, agus craenacha soghluaiste. Seasann sé le dianbheartaíocht mheicniúil líne agus ceadaíonn sé hookups líne dlúth gan cur isteach luascadh eochair.
Conas a shéalaíonn sé: Snáitheanna comhthreomhara le fáinne róin nasctha leaistiméire (washer Dowty) nó O-fáinne coinnithe i gcoinne dromchla cothrom spot-aghaidh.
Feidhmchláir is fearr: An caighdeán idirnáisiúnta ceannasach maidir le trealamh tráchtála Eorpach, Áiseach agus onnmhairithe, ag tairiscint séalaithe iontaofa náid-sceitheadh coibhéiseach le SAE ORB.
An modh teip: Braitheann snáitheanna píopa barrchaolaithe ar dhífhoirmiú miotail feadh an chliath snáithe. Faoi leathnú teirmeach, borrtha brú, agus creathadh, nightear píopa píopa ar shiúl, rud a fhágann sceitheadh. Má dhéantar feisteas barrchaolaithe a ró-ghéarú, cuireann sé bac ar an gcalafort amach, ag scoilteadh caipíní foircinn an tsorcóra táthaithe go minic.
Fiú má mheaitseálann méid snáithe do phoirt an tsreabhchairt, is féidir le lochtanna céimseata inmheánacha do shorcóir a sní go fóill:
Léiríonn na moltaí treoluas agus méid an chalafoirt sa treoir seo na cleachtais is fearr innealtóireachta atá ar chaighdeán an tionscail. Le haghaidh feidhmchlár a bhaineann le servo-rothaíocht ard-minicíochta, sreabhán uisce-glycol, nó timthriallta dian-dhualgais, téigh i gcomhairle le speisialtóirí innealtóireachta HCIC maidir le dinimic iomlán sreabhach ríomhaireachtúil (CFD) agus optamú iomadúil.
