Pionna Gléasta Sorcóir Hiodrálacha Teip Súl agus Toisithe: Anailís Fhóiréinseach ar Ghallú, Fretting, agus Ovality

I. Réaltacht Ard-Strus Gléasta Sorcóir

Cathainsorcóirí hiodrálachateip, féachann teicneoirí páirce go instinctive taobh istigh den bairille - seiceáil rónta loine, slat chrome, agus fáinní cuimilteora. Mar sin féin, in innealra soghluaiste tromshaothair cosúil le tochailteoirí, sluasaidí mianadóireachta, pacálaithe bruscair, agus lódairí rotha in iúl, tá suas le 40% de na hathsholáthraithe sorcóra neamhsceidealta mar thoradh ar chliseadh tubaisteach meicniúil ag na pointí maighdeog gléasta: an tsúil slat, bonn clevis, nó tollta bioráin trunnion.

Glasann bioráin mhaighdeog reoite, galled nó ubhchruthacha na hailt in iúl, spreagann sé mór-mhóimintí lúbthachta cliathánach trasna an tslat loine, agus luasghéaraíonn sé sceitheadh ​​faireoga an chinn. Sonraíonn an treoir innealtóireachta seo na bunmheicníochtaí a bhaineann le caitheamh súl bioráin, diagnóisic fhóiréinseach chun idirdhealú a dhéanamh idir gallán agus creimeadh fretting, agus tagarmharcanna metallurgical chun cuasaithe tromshaothair agus bioráin chóimhiotail chruaite a roghnú.

---

II. 3 Mhodh Teip Mharfacha Mhaighdeog arna Mhíniú

2.1 Gallú Greamaitheach (Táthú Fuar Miotail-go-Miotal)

Nuair a buicéad tochailteoirsorcóir hiodrálachbriseadh trí chré dlúth nó carraig, brú teagmhála ar fud an bioráin agus bushing go héasca níos mó ná 80 go 100 MPa (11,600 go 14,500 psi). Má bhriseann an scannán ramhar lubrication síos, déanann asperities dromchla micreascópacha an bhioráin chruach agus an tslat cruach teagmháil súl go díreach. Gineann frithchuimilt teas logánta ar an toirt os cionn 800°C, rud a fhágann go gcruthaíonn agus go scriosann micrea-tháthú píosaí máthairmhiotail. Laistigh de uaireanta, glacann an bioráin soladach taobh istigh den clevis.

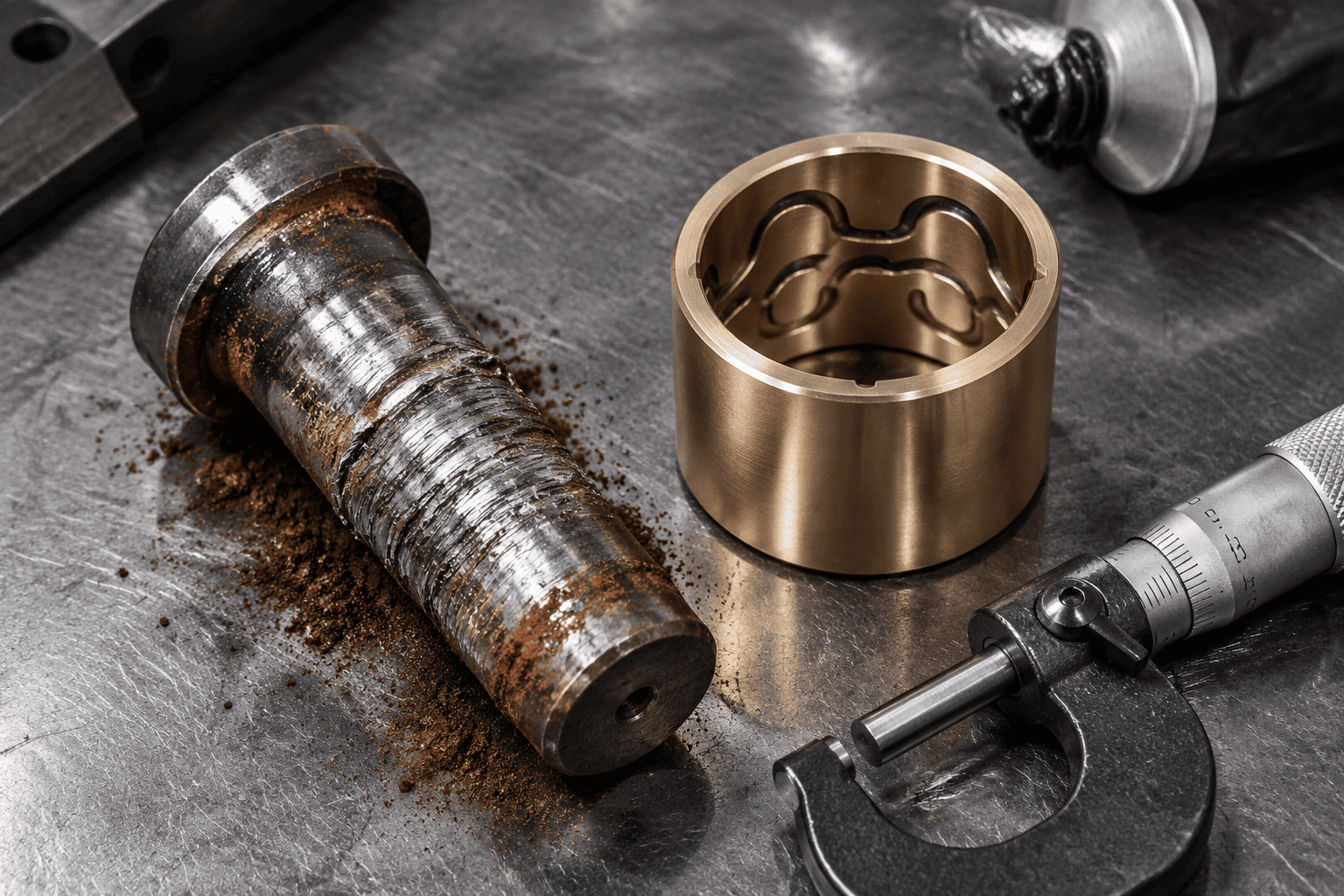

2.2 Creimeadh Fretting (An Aincheist Púdar Dearg)

I dtrealamh creathadh ardmhinicíochta amhail ceanntásca bóithre agus casúir hiodrálacha, téann an bioráin mhaighdeog faoi mhicreaghluaiseacht uilleach bídeach (níos lú ná 50 miocrón) faoi ualach leanúnach. Glanann an micrea-chuimilt seo ramhar, ag smidiríní de cháithníní cruach micreascópacha. De réir mar a ocsaídíonn na cáithníní cruach úrnuaite seo san aer, cruthaíonn siad ocsaíd chrua iarainn (Fe₂O₃), rud a chruthaíonn rouge snasta dearg scríobach a mheileann ró-mhéid na súl bioráin.

2.3 Ovalization Droim Súl & Cracking Tuirse

I súile slata brionnaithe aonphíosa agus plátaí bonn táthaithe, is cúis le casúr leanúnach treorach go n-éireoidh an tolladh bioráin chruinn isteach go buan in éilips fadaithe. Nuair a sháraíonn an t-imréiteach 0.8 mm (0.030"), méadaíonn ualaí turrainge dinimiciúla go heaspónantúil, rud a chuireann tús le scoilteanna tuirse fonsa ag coirnéil tiúchana strus 3 a chlog agus 9 a chlog sa tsúil.

---

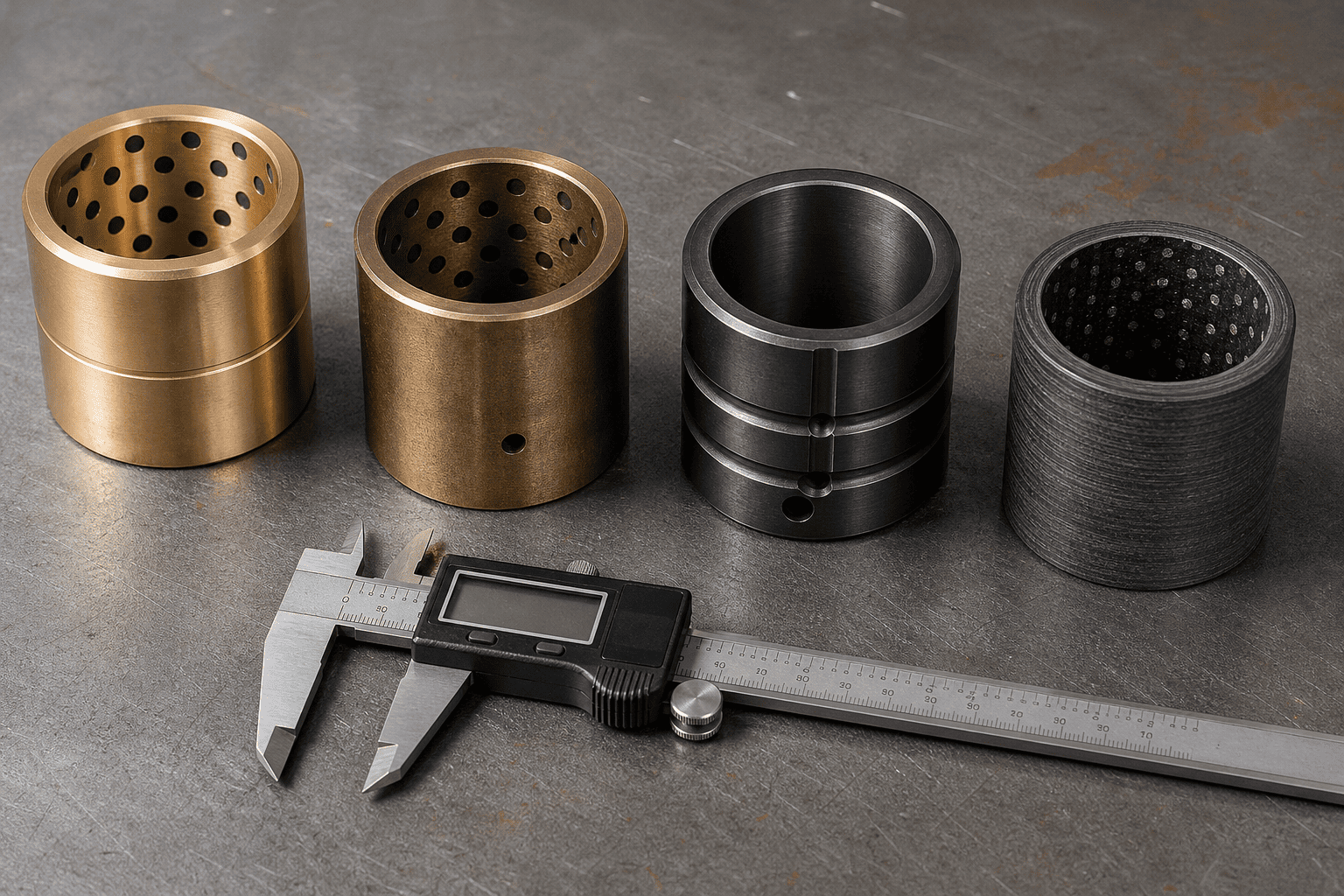

III. Treoir Roghnúcháin Bushing: Cré-umha vs Cruach Cruaite vs Ilchodach Féinbhealaithe

Is é an difríocht idir 1,000 uair agus 10,000 uair an chloig de shaol maighdeog saor ó thrioblóid ná an ailtireacht cheart bushing a roghnú:

---

IV. Céimseata Grease Groove: Fíor-8 vs Dáileadh Bíseach

1. Teipeann ar phoill ramhar caighdeánach díreach tríd mar gheall ar ascalachsorcóir hiodrálachní rothlaíonn bioráin ach 30 go 60 céim, gan rothlú iomlán de 360 ​​céim a chomhlánú. Mar thoradh air sin, ní aistrítear an ramhar a instealladh trí pholl sa lár amháin go dtí an taobh luchtaithe den bhioráin.
2. Chun lubrication hidreastatach leanúnach a áirithiú thar mhaighdeáin pháirtuainíochta:
3. Figiúr-8 Grooving Lúb Leanúnach: An caighdeán óir iomlán le haghaidh sorcóirí soghluaiste troma. De réir mar a instealladh ramhar, dáileann an lúb thrasnaithe leanúnach ramhar moile úr faoi bhrú mhór (EP) ar fud leithead iomlán an chrios teagmhála ardbhrú.
4. Cuaraí Deiridh Ciorclach Dé le Cainéil Nasctha: Gabhann sé taiscumar ramhar gníomhach ag an dá cheann den toir, rud a choscann uisce láibeach, salann bóthair agus deannach shilice scríobach a bheith ag dul isteach.

---

V. Miotalóireacht Bioráin Pivot: Cén fáth go bhfuil Cruas Dromchla Neamh-inidirbheartaithe

Ná suiteáil bioráin chruach carbóin 1045 tráchtála neamhchruaite riamh i scoilt trom sorcóir. Níl cruas dromchla ach 18 go 22 HRC ag Caighdeán 1045; dífhoirmfidh sé agus cuirfidh sé gal laistigh de sheachtainí i gcoinne bushing cré-umha mangainéise nó cruach cruaite.

---

VI. Sonraíochtaí Innealtóireachta HCIC do Phionnaí Pivot:

Bunábhar Croí: 4140 Chrome-moluibdín nó 8620 Cruach Cóimhiotal Cróimiam nicile, múchta agus tempered do hardness croí (28-32 HRC) chun ionsú turraingí lúbthachta foircneacha gan snapping.

Cruanú Cásanna Dromchla: Cás-carbóirithe ionduchtaithe-chruaite nó domhain go 58 go 62 HRC go dtí doimhneacht íosta 1.5 mm (0.060").

Críochnú Dromchla: Talamh beachtais agus snasta go Ra ≤ 0.2 μm (8 micrea-orlach). . I dtimpeallachtaí mara creimneach, salann bóthair dí-oighrithe, nó leasacháin cheimiceacha, sonraigh plating chrome crua 25-micron nó barrchóta nítriding leachtach QPQ thar an gcás cruaite.

---

VII. 4 Rialacha Cothabhála Allamuigh chun Teipeanna Maighde a Chosc

1. Sainordú Brú Foircní (EP-2) Grease le 3% go 5% Disulfide Molybdenum (MoS₂ ): Níonn ramhar litiam ilchuspóireach caighdeánach ar shiúl faoi ualaí turrainge troma. Nascann pláitíní moile go fisiciúil le haspaí cruach, ag soláthar lubrication soladach tirim fiú nuair a bhrúitear amach scannáin ramhar.
2. Imréiteach Súl a Thomhas Gach 500 Uair Oibriúcháin: Bain úsáid as tomhasairí tollaidh teileascóip chun imréiteach bioráin go bus a sheiceáil. Má sháraíonn súgradh trastomhais iomlán 0.5 mm (0.020"), cuir an bushing íobartach in ionad díreach sula dtosaíonn tolladh an tslat tuismitheoir ag ubhchruthachú.
3. Ná Táthú Díreach ar Biorán Gallta: Má ghlactar le bioráin taobh istigh den tsúil, bain úsáid as reithí tarraingthe hiodrálacha nó coiléar téimh ionduchtaigh chun é a bhaint amach. Críochnaíonn an bioráin ag tóirse nó ag casúr beacáin, ag gougadh an tuismitheoir beachta níos faide ná tarrtháil.
4. Iniúchadh ar Ghioráin Choinneála & Fáinne Snap: Fíoraigh go bhfuil leicneáin sá agus fáinní coinneála bíseach tromshaothair slán chun cosc ​​a chur ar shiúlóid bioráin aiseach le linn oibriú an innill.

---

VIII. Comhairliúchán Teicniúil & Foinsiú Athsholáthair Trom-Dleachta

An bhfuil bioráin leanúnacha ag baint leat, ag cnagadh ailt mhaighdeogacha, nó ag cnagadh cluas clevis ar fud do chabhlach trealaimh?

Déan teagmháil le sainghrúpa innealtóireachta HCIC. Déanaimid sorcóirí saincheaptha tromshaothair atá feistithe le cré-umha mangainéise, cóimhiotal cás-chruaite, nó busings ilchodacha féin-bhealaithe, péireáilte le bioráin ionduchtúcháin-cruaite deimhnithe 58-62 HRC a innealtóireacht d'iontaofacht náid-aga neamhfhónaimh.
