Méid mhaolú Sorcóir Hiodrálacha: Conas Luasghéarú Deireadh Stróc agus Spící Brú a Rialú

I. An Fhadhb: An Fáth a bhFulaingíonn Sorcóirí Ardluais Tuirse Deiridh ar Chaipín

Nuair asorcóir hiodrálacha ghluaiseann meicníocht iltonna ar luasanna os cionn 0.1 go 0.2 m/s (4 go 8 in/s), agus an mhais sin a aistriú go stad tobann marbh i gcoinne caipín foirceann an tsorcóra gineann sé turraing mhór millteach.

Glacann go leor dearthóirí trealaimh leis go gcosnaíonn socrú an chomhla faoisimh príomhchórais go 3,000 psi an actuator iomlán. I ndáiríre, a luaithe a théann an loine thar an gcalafort imeachta príomhúil agus go dtéann sé isteach sa chrios mhaolú, níl ach bealach éalaithe beag bídeach amháin ag an ola ghafa: comhla snáthaide calabraithe nó orifice beachtas.

Má tá céimseata an mhaolú ró-bheag nó má dhéantar é a choigeartú go míchuí, is féidir leis an mbrú luasmhoillithe gafa taobh thiar den sleá mhaolú spike go héasca go 6,000 go 10,000+ psi (400 go 700 barra) ar feadh cúpla milleasoicind.

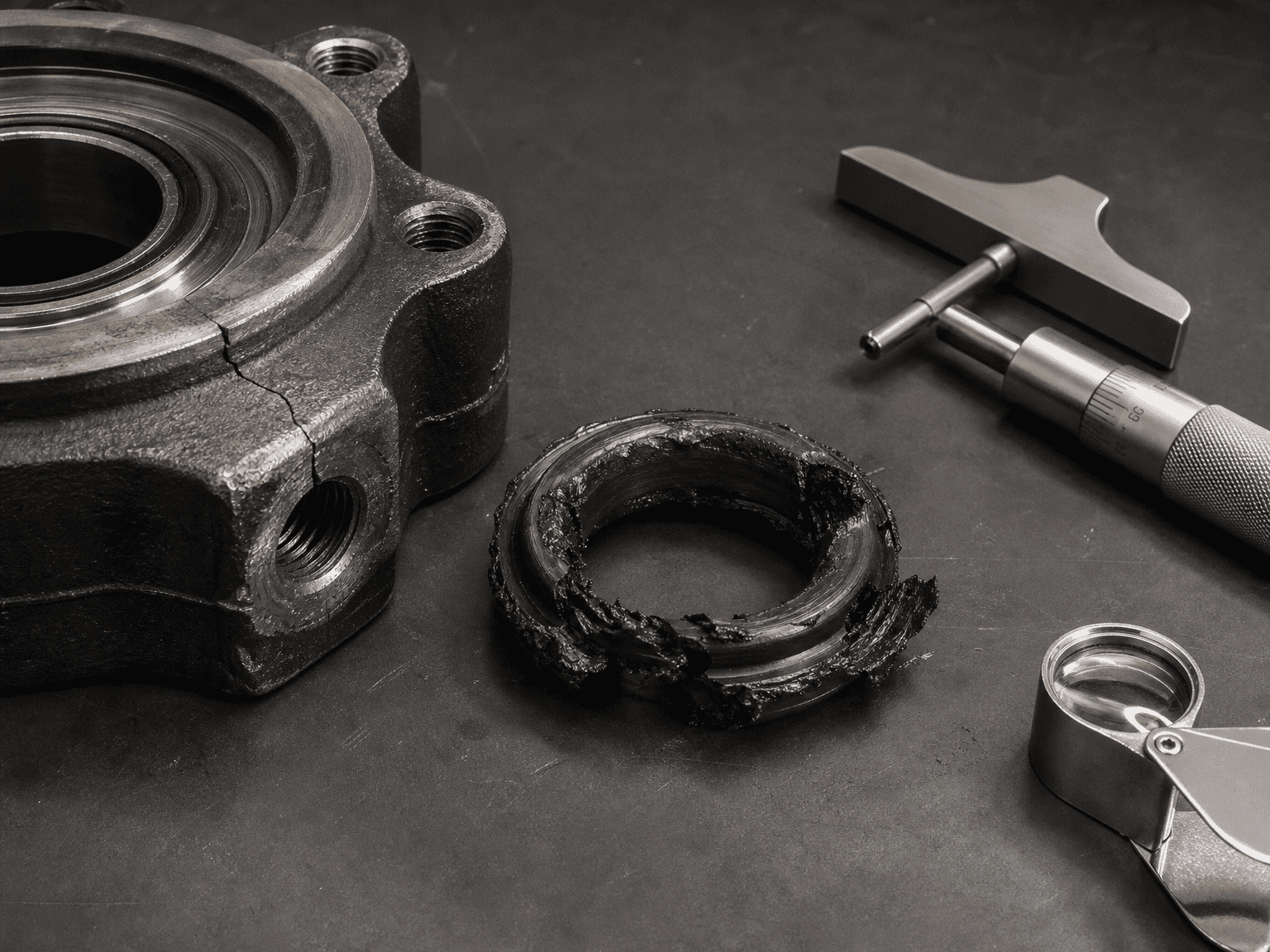

Thar na mílte timthriallta, bíonn na nithe seo a leanas mar thoradh ar na brúnna díomuana foréigneacha seo:

• Caipíní cúil an tsorcóra scoilte agus flanges táthaithe briste
• Rónta faireoga ceann séidte agus coimeádáin cuimilteora slaite dífhoirmithe
• Slatanna ceangail sínte agus easbhrúite O-fáinne bairille ainsealach
• Spears mhaolú nó scóráilte agus toir cúplála

II. ConasSorcóir HiodrálachaOibreacha Cushioning

Tiontaíonn stuáilte hiodrálach inmheánach fuinneamh cinéiteach na maise gluaiste (móide an fórsa tiomána leanúnach ón gcaidéal) go teas trí thoirt gafa ola a bhrú trí fhoshuíomh srianta thar stróc gearr luasmhoillithe sc (go hiondúil 20 go 40 mm nó 0.75 go 1.5 in).

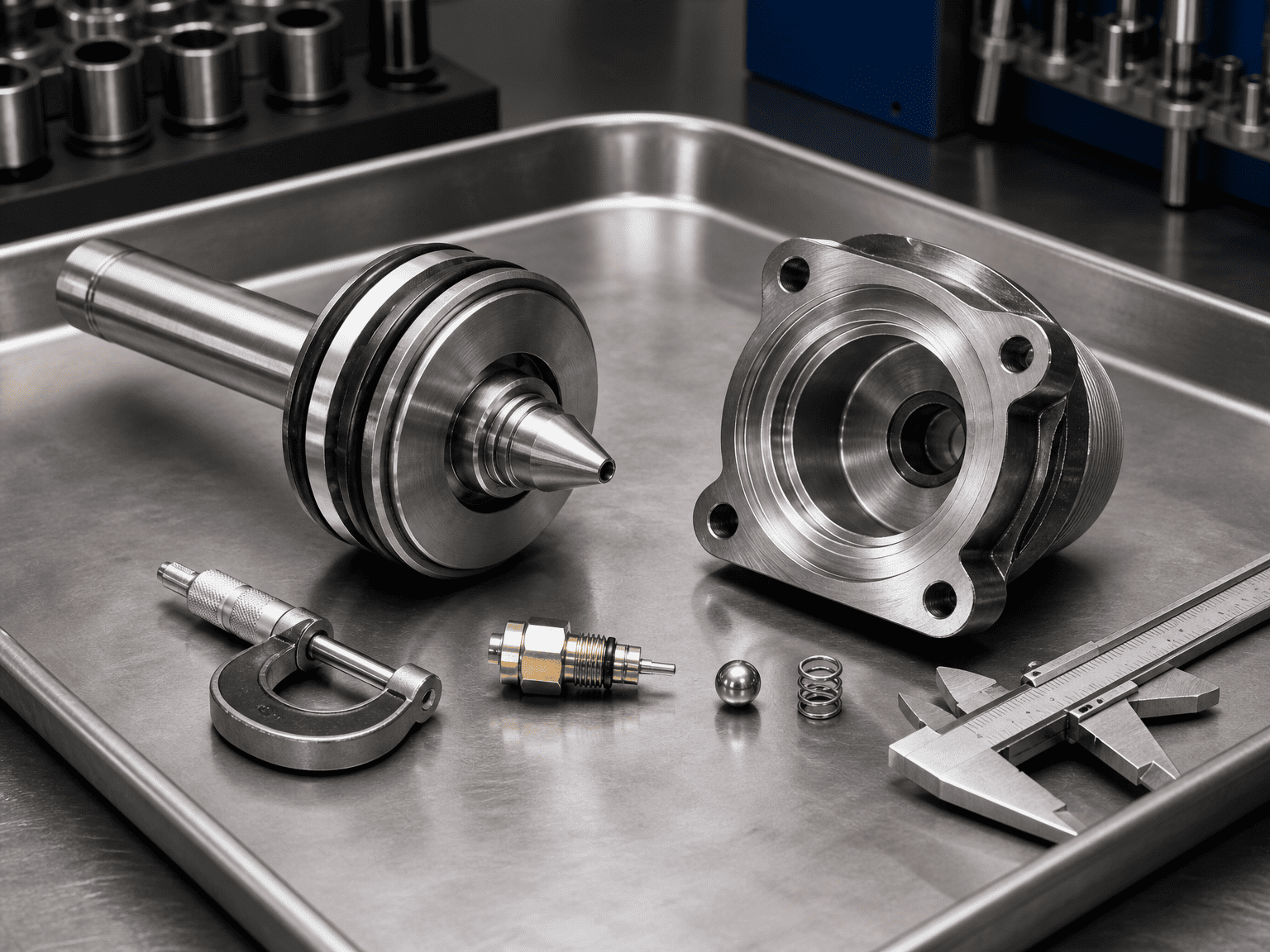

Cuimsíonn cóimeáil mhaolú atá deartha i gceart trí chroí-eilimint mheicniúla:

1. An Spear Cushion (nó Plunger):Teilgean beachta-mheaisínithe ar an loine a dhúnann amach an príomhchalafort sreabháin agus é ag dul isteach sa chuas caipín deiridh.
2. An Comhla Snáthaide Inchoigeartaithe:Orifice méadraithe a ligeann do theicneoirí cothabhála an ráta sreafa sceite a mhionchoigeartú bunaithe ar luasanna timthriall oibriúcháin iarbhír agus ar shlaodacht ola.
3. An Comhla Seiceála Saorshreafa Droim ar ais:Liathróid nó flapper atá luchtaithe le earrach a ligeann do shreabhadh iomlán neamhshrianta isteach sa sorcóir le linn cúlú stróc, rud a chinntíonn luas briste láithreach gan mhoill.

Fuinneamh & Brú mhaolú Céim ar Chéim Chun a chinneadh an féidir le cúisín inmheánach d'ualach a láimhseáil go sábháilte gan dul thar tairseach pléasctha nó tuirse an tsorcóra, ríomh an fuinneamh iomlán atá le hionsú:

Céim 1: Ríomh Fuinneamh Cinéiteach an Aifrinn Gluaiste

                                                                                  Ek = ½ m v²

Cá háit:

m = Iomlán mais ghluaiste (lena n-áirítear loine, slat, ceangaltáin, agus pálasta seachtrach i kg nó lb)

v = uastreoluas ag an nóiméad a bhfuil an sleá mhaolú ag gabháil don chuas (m/s nó i/s)

Céim 2: Cuir Propelling Obair Le linn luasmhoillithe

Má leanann an sreabhadh caidéil le linn luasmhoillithe, leanann brú an chórais ag brú an loine trasna an stróc mhaolú sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Cá háit:

Psys = brú an chórais tiomána (Pa nó psi)

Apiston = Achar éifeachtach den taobh tiomána (m² nó in²)

sc = Fad éifeachtach na sleá mhaolú (m nó in)

Céim 3: Fuinneamh Iomlán chun Ionsú

                                                                        Etotal = Ek + Wprop ± Wgravity

(Obair dhomhantarraingthe a shuimiú nó a dhealú m g sc sinθ má tá sé ag bogadh go ceartingearach nó ar chlaonann).

Céim 4: Ríomh Meán-Bhrú stuáilte gafa

Is é an meánfhórsa luasmhoillithe a theastaíonn Fdec ná:

                                                                                  Fdec = Etotal / sc

Is é an meánbhrú hiodrálach taobh istigh den seomra mhaolú Pcushion ná:

                                                                              Pcushion = Fdec / Acushion

Áit arb é Acushion an t-achar annular den cholún ola gafa sa phóca mhaolú (Abore - Aspear nó Arod).

Riail an Ordóg Innealtóireachta: Is gnách go sroicheann buaicbhrú díomuana le linn iontrála tosaigh sleá 1.5 go 2.2 × an meánbhrú cúisín ríofa. Má sháraíonn an bhuaic ríofa 1.5 × brú tuirse uasta rátáilte an tsorcóra, tá gá le comhla luasmhoilliú comhréireach seachtrach nó sleá stuáilte saincheaptha níos faide.

III. Botúin Choitianta Réimse a Scriosann Sorcóirí Cushioned

1. Tacaíocht Iomlán an Chomhla Snáthaide (Sreabhadh Zero): Uaireanta déanann oibreoirí atá ag iarraidh deireadh a chur le torann deireadh-stróc an comhla snáthaide a dhúnadh go hiomlán. Cruthaíonn sé seo glas hiodrálach iomlán sa phóca mhaolú, ag brú ola thar an imréiteach sleá agus ag séideadh rónta faireoga ceann.

2. Neamhaird a thabhairt ar Táimhe Cothrománach ar Chairteacha Saor-Rollta: Dearthóirí ag ríomh brú tiomána amháin agus ag déanamh dearmad ar fhuinneamh cinéiteach cart rollta 10-ton. Fiú ag brú íseal, beidh táimhe ard crush mhaolú inmheánach.

3. Úsáid cúisíní Caighdeánacha le Gliocól Uisce nó Ola Fuar Ard-Slaodacht: Athraíonn sreabhán tiús nó sreabhán íseal-slaodachta resistant dóiteáin go mór an sreabhadh tríd an tsnáthaid méadraithe, rud a fhágann ró-bhrú trom le linn tosaithe geimhridh maidine.

4. Dearcadh Sreabhán faillí a dhéanamh: Comhbhrúíonn ola spúinseach aeraithe ag dul isteach sa mhaolú mar earrach, rud a fhágann preabadh, díosalú agus luasmhoilliú erratic.

IV. Cad atá le Seol Agus Sorcóirí Cushioned Saincheaptha á Múchadh

Nuair a iarrann HCIC sorcóirí stuáilte a ndearnadh innealtóireacht orthu, cuir ar fáil:

• Mais ghluaiste iomlán (lena n-áirítear slat sorcóra agus uirlisiú gléasta)
• Próifíl treoluais oibriúcháin (luas seasta, luasghéarú, agus treoluas cur chuige)
• Srianta fad stróc mhaolú atá ar fáil
• Cineál sreabhach oibriúcháin, raon teochta oibre, agus socrú comhla faoisimh an chórais
• Treoshuíomh gléasta (cothrománach, ingearach suas, ingearach síos, nó stua claonta)

V. Teorainn Theicniúil & Séanadh Innealtóireachta

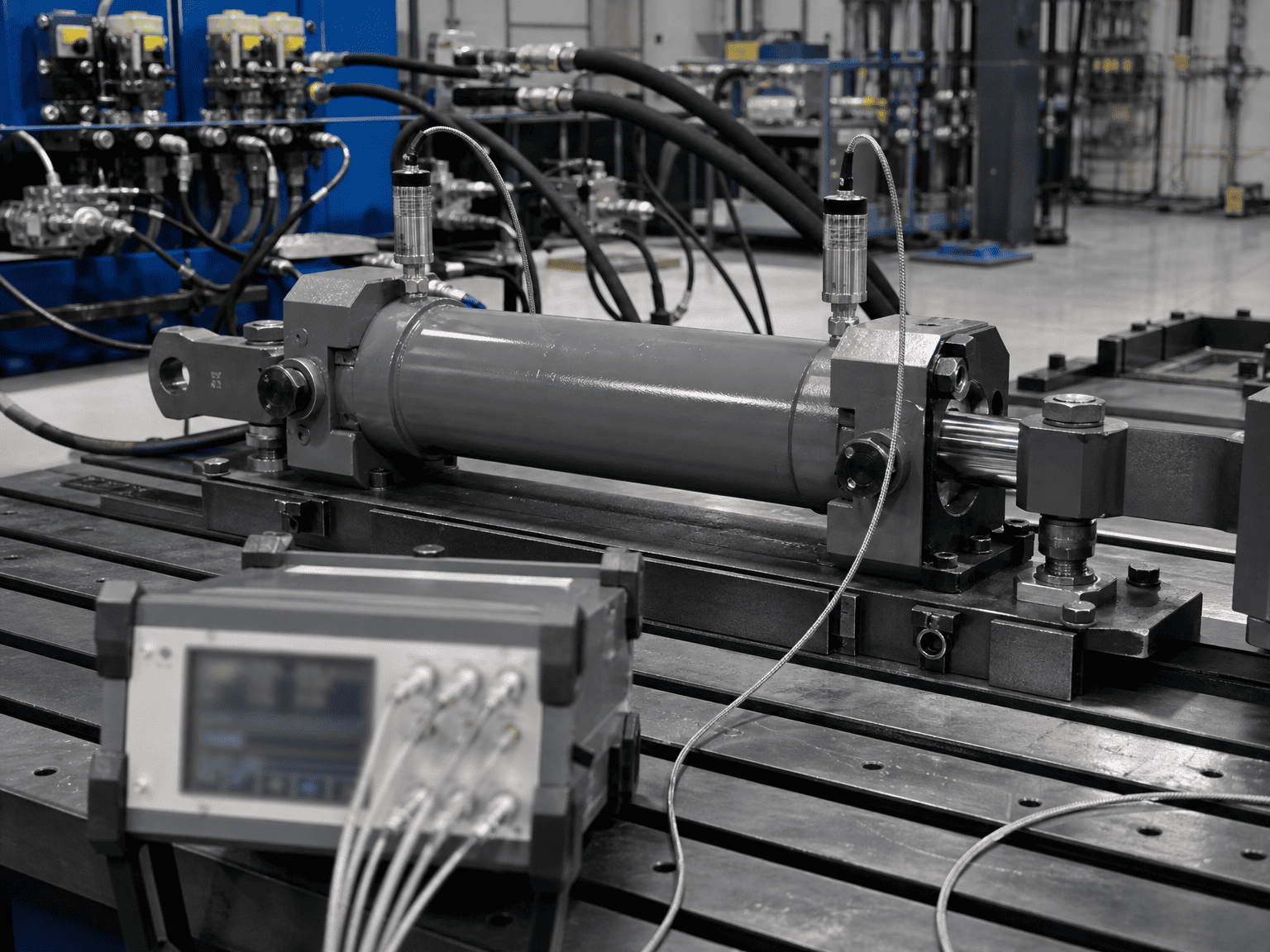

Soláthraíonn na ríomhanna stuáilte a chuirtear i láthair thuas meastacháin bhunúsacha méide bunaithe ar mheicnic dochta coirp. Braitheann buaicbhrúnna dinimiciúla iarbhír ar mhodal mórchóir ola hiodrálach, toilleas líne, comhéifeachtaí urscaoilte orifice snáthaidí, agus amanna freagartha comhla. Ba cheart dearaí deiridh trealaimh a fhíorú trí thástáil ar thrasduchtóirí brú agus trí insamhalta díomuan.*

VI. Téigh i gcomhairle le HCIC maidir le Réitigh Chustaiméara Innealtóireachta

Déanann innealtóirí HCIC sorcóirí hiodrálacha tionsclaíocha agus soghluaiste saincheaptha le próifílí stuáilte oiriúnaithe d'fheidhmchláir ardtionchair ar fud an domhain.
