Ríomhaireachtaí Bácála Sorcóir Hiodrálacha: Cén Fáth a Sáraíonn Fad Stróc Fórsa Brúigh Rátáil

I. An Contúirt: Nuair a Theipeann ar Sorcóir "3,000 psi" ag 1,200 psi

 Botún coitianta agus costasach i ndearadh hiodrálach is ea fórsa brú sorcóra a ríomh ag baint úsáide as brú hiodrálach agus limistéar loine amháin:

                                                                           F = P × Apison

Faoin bhfoirmle shimplí seo, brúfaidh sorcóir tollta 4-orlach ag 3,000 psi agus thart ar 37,700 lb (167.7 kN) de sá. Mura bhfuil ach 12 orlach sa stróc sorcóra, láimhseálann an slat an t-ualach sin go héasca.

Mar sin féin, leathnaigh an sorcóir céanna sin go stróc 60-orlach nó 80-orlach, agus má chuirtear an sá comhbhrúite 37,700 lb céanna sin i bhfeidhm go minic léimfidh nó bogha buan an tslat loine mar phioc fiacla — go minic nuair nach mbíonn ach 1,000 go 1,500 psi bainte amach ag brú an chórais.

Ní teip toraidh teanntachta ábhartha é an modh teip tubaisteach seo; is buckling colún leaisteach é. In iarratais stróc fada, sáraíonn cobhsaíocht struchtúrach an tslat loine caol rátáil brú an bharaille go hiomlán.

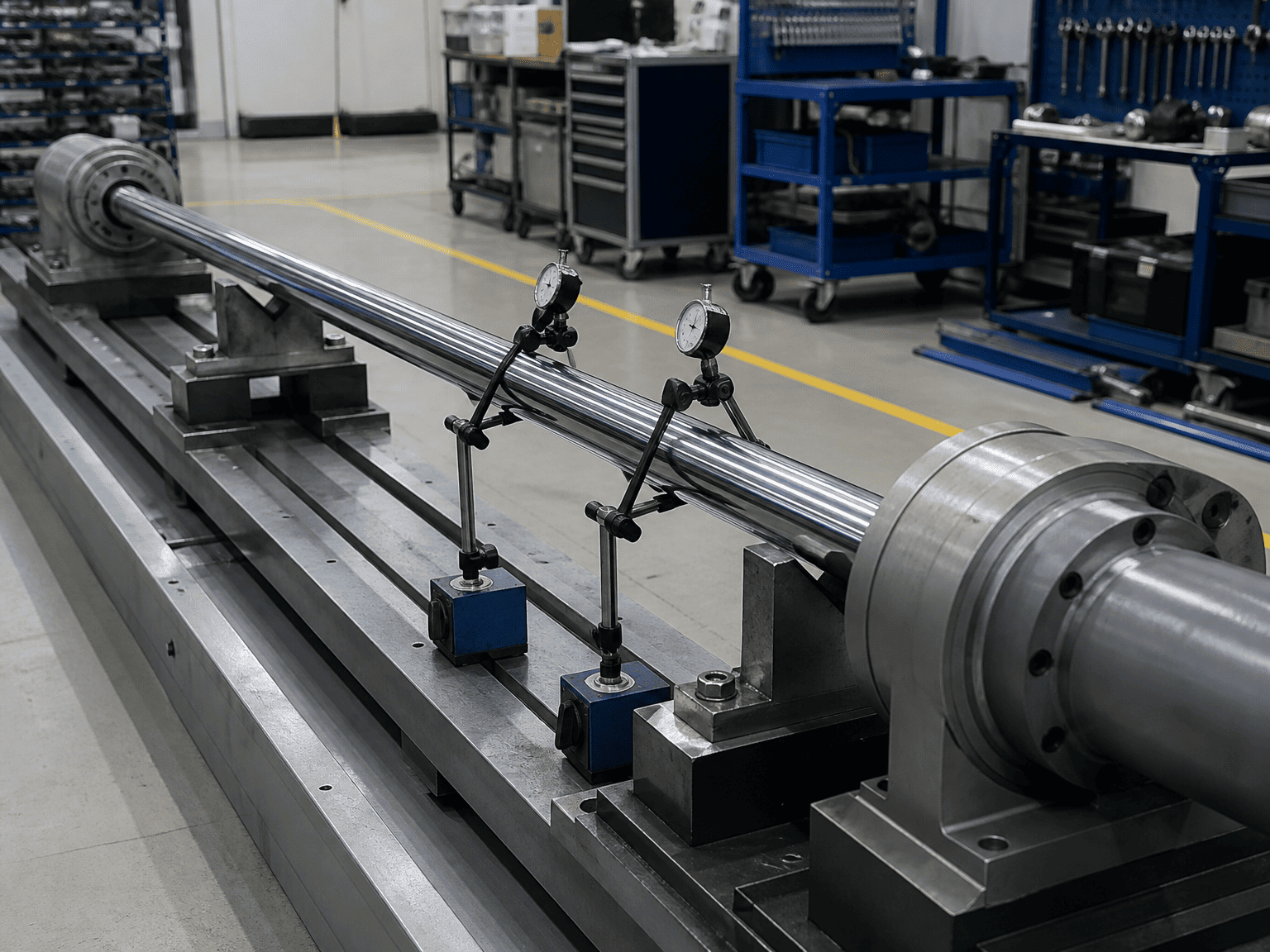

II. Fisic naSorcóir HiodrálachaBuckling: Teoiric Colún Euler

Nuair asorcóir hiodrálachleathnaíonn sé faoi ualach comhbhrúiteach, iompraíonn an tionól mar cholún struchtúrach fada caol. Tá an t-uasualach comhbhrúiteach teoiriciúil is féidir le colún caol a sheasamh sula dtarlóidh éagobhsaíocht cliathánach á rialú ag Foirmle Bhucaireachta Chriticiúil Euler:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Cá háit:

• Fcr = ualach buckleing Criticiúil Euler (N nó lbf)
• E = Modal leaisteachas an ábhair slaite (do ghnáth-charbón/cruach cóimhiotail, E ≈ 200 go 210 GPa nó 29 × 10⁶ psi)
• I = Achar nóiméad táimhe den trasghearradh soladach cruinn slaite (m⁴ nó in⁴)
• L = Fad iomlán na suiteála fadaithe idir na pointí gléasta (m nó in)
• K = Fachtóir éifeachtach fad colún bunaithe ar choinníollacha gléasta an tsorcóra
• Le = K · L = Fad buckling éifeachtach

III. Nóiméad Táimhe a Ríomh le haghaidh Slata Soladach:

Le haghaidh slat loine soladach cruinn de thrastomhas dr:

                                                                            mé = π dr⁴/64

Tabhair faoi deara go mbraitheann móimint na táimhe ar an gceathrú cumhacht de thrastomhas na slaite (dr⁴). Ciallaíonn sé seo go gcruthaíonn méadú beag ar thrastomhas an tslat méadú ollmhór ar fhriotaíocht bhúcla:

• Méadaíonn méadú ar thrastomhas slat ó 2.0 go 2.5 in (méadú 25% ar thrastomhas) friotaíocht búcla 144% (2.44 ×).

IV. Ualach Oibre Sábháilte agus Fachtóirí Sábháilteachta Molta a Ríomh

Ná oibrigh asorcóir hiodrálachgar dá teorainn bhuacála chriticiúil Fcr. In oibríocht sa saol fíor,sorcóirí hiodrálachataithí a fháil ar ecentricities beaga, spraoi bioráin mion, spikes luasghéarú, agus ualaí taobh dosheachanta.

Caithfidh dianfhachtóir sábháilteachta a bheith san áireamh sa éirim deartha incheadaithe Sf:

                                                                           Fallow = Fcr / Sf

Treoirlínte Fachtóirí Sábháilteachta Molta:

• Meaisíní Tionsclaíocha Stáiseanóireachta (glan, treoraithe): Íosmhéid Sf ≥ 2.5 go 3.0
• Innealra Soghluaiste Ginearálta (leantóirí dumpála, lódairí, trealamh dramhaíola): Íosmhéid Sf ≥ 3.0 go 3.5
• Ardú Riosca / Pearsanra (aer-ardáin, trucailí borradh, craenacha soghluaiste): Sf Íosta ≥ 3.5 go 4.5

V. Cóimheas Caolmhaireachta agus an tAthrú go Foirmle Johnson

Glacann foirmle Euler le lúbadh leaisteach amháin agus níl sí bailí ach amháin i gcás colúin chaola nuair a sháraíonn an cóimheas caolchúisí λ an tairseach trasdula colúin λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Áit arb é rg = √I/A = dr / 4 ga an ghiritithe.

Le haghaidh cruach chrome tipiciúil 1045 nó 4140, is é an tairseach aistrithe λc ≈ 85 go 105:

• Más λ > λc (Slatanna Caol Fada): Úsáid Foirmle Euler (teip de bharr éagobhsaíocht leaisteacha).
• Má tá λ ≤ λc (Slatanna Gearr-go-Meánach): Úsáid Foirmle Parabolach Johnson nó neart toraidh caighdeánach (teip de bharr táirgeacht chomhbhrúite nó buckling neamhleaisteach).

VI. 4 Maoirseacht Innealtóireachta Coiteann OEM a Dhéanann Slata Bent

1. Buckling a Ríomh ar Fad Aistarraingthe In ionad Fad Iomlán Sínte:Tarlaíonn an nóiméad is leochailí nuair a bhíonn an tslat ag stróc 100% áit a bhfuil L ag a uasmhéid.
2. Ag Neamhaird ar Sag Cothrománach faoi Mheáchan Marbh:Ar shorcóirí fada cothrománacha (> stróc 2 mhéadar), ídíonn an tslat chróim throm beagán faoi dhomhantarraingt, ag cruthú luchtú eccentric ionsuite a luathaíonn buckling.
3. Ag glacadh leis go bhfanfaidh gléasanna bioráin gan frithchuimilt:Le himeacht ama, urghabhann bioráin mhaighdeog meirgeach nó neamhleasaithe, agus claochlaíonn siad gléas maighdeog ina alt atá faoi ghlas go páirteach agus faoi bhrú chasmhóiminte a chothaíonn chuimhneacháin lúbtha.
4. Ciorcaid Athghiniúna Dhiúltacha:Cuireann ciorcaid dhifreálaigh / athghiniúna an dá thaobh caipín agus slat faoi réir brú iomlán caidéil, ag cothabháil fórsa brú iomlán an cholúin agus ag laghdú corrlach struchtúrach.

VII. Cad atá le Seol Agus Sorcóirí Fad-Stróc á Méid le HCIC

Chun fíorú iomlán buckling agus athbhreithniú colún FEA a fháil ó innealtóirí HCIC, cuir ar fáil:

1. Tuaradh sorcóir oibriúcháin, stróc, agus brú faoisimh hiodrálach uasta
2. Céimseata gléasta meaisín agus líníocht lúibíní maighdeog (chun K-fhachtóir a dhearbhú)
3. Treoshuíomh gléasta (cothrománach, ingearach ag brú suas/síos, nó stua uilleach)
4. Srianta treorach seachtracha (ualach neamhthreoraithe saor in aisce vs ráillí sleamhnáin líneacha cruinne)
5. Timthriall dleachta, luasanna timthriall oibriúcháin, agus coinníollacha comhshaoil

VIII. Comhpháirtí le HCIC le haghaidh Innealtóireachta Trom-Dleacht & Sorcóirí Chustaim

Soláthraíonn HCIC innealtóireacht hiodrálach deimhnithe, samhaltú 3D CAD, agus déantúsaíocht sorcóir saincheaptha do threalamh soghluaiste agus tionsclaíochta trom ar fud an domhain.
