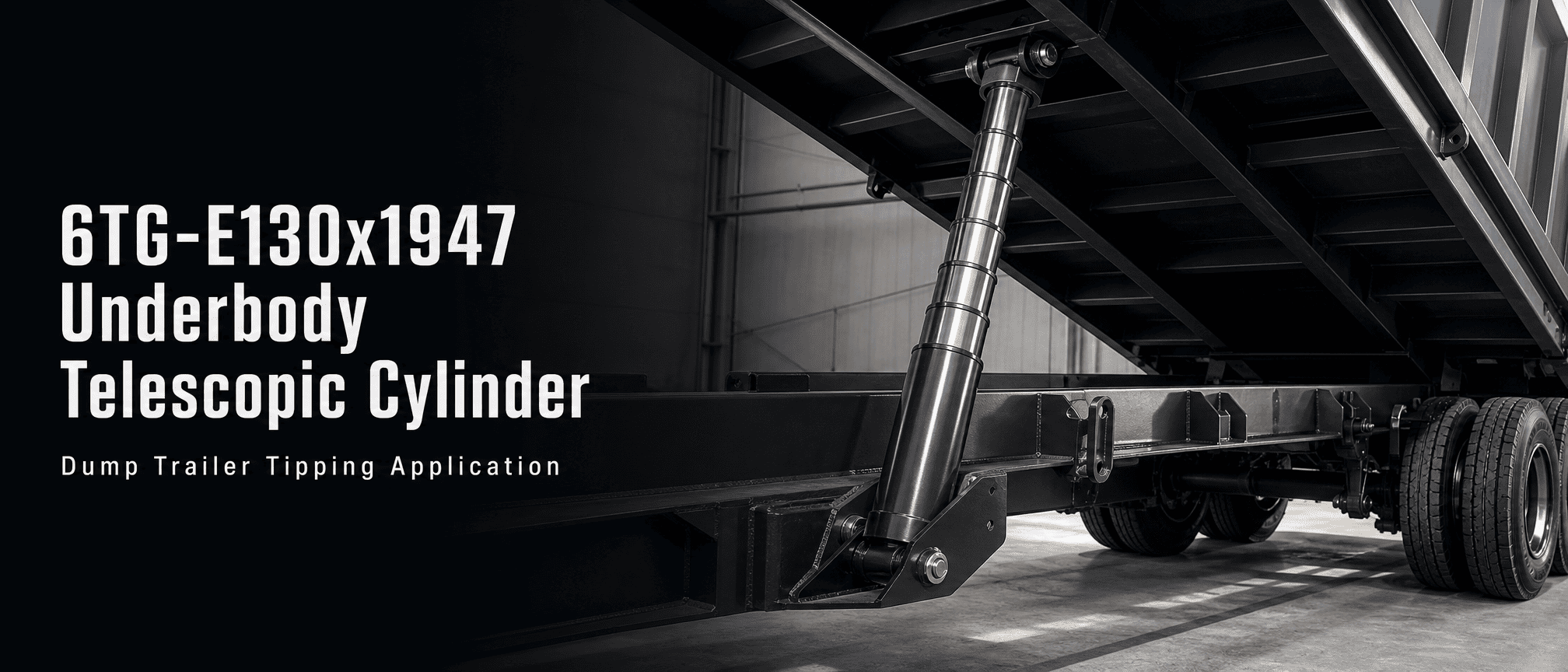

Tá 6 chéim ag an sorcóir hiodrálach teileascópach underbody HCIC 6TG-E130x1947 le haghaidh leantóirí dumpála, stróc 1,947 mm, brú 180 barra agus cumas tipping suas le 11-18 tonna.
Number of stages:
6 chéimStroke:
1947mmListed extension figure:
53Working volume:
14LIs é an 6TG-E130x1947 sorcóir hiodrálach teileascópach underbody sé chéim le haghaidh leantóirí dumpála. Tá stróc 1,947 mm aige, toirt oibre liostaithe de 14 L, brú oibre uasta de 180 barra agus raon cumais tipping de 11-18 tonna. Áirítear ar thoisí na catalóige A 543 mm, B 216 mm, C 327 mm, D 132 mm agus E 92 mm, le mais liostaithe 53 kg.
Baineann an sorcóir le raon underbody HCIC maidir le trealamh dumpála dleachta éadroim, lena n-áirítear feidhmchláir leantóir dumpála taobh-dumpála agus trí-bhealach. Ní mór an suiteáil deiridh a sheiceáil fós i gcoinne fráma an leantóra, céimseata hinge, cosán ualaigh, ciorcad ola agus spás gléasta atá ar fáil.

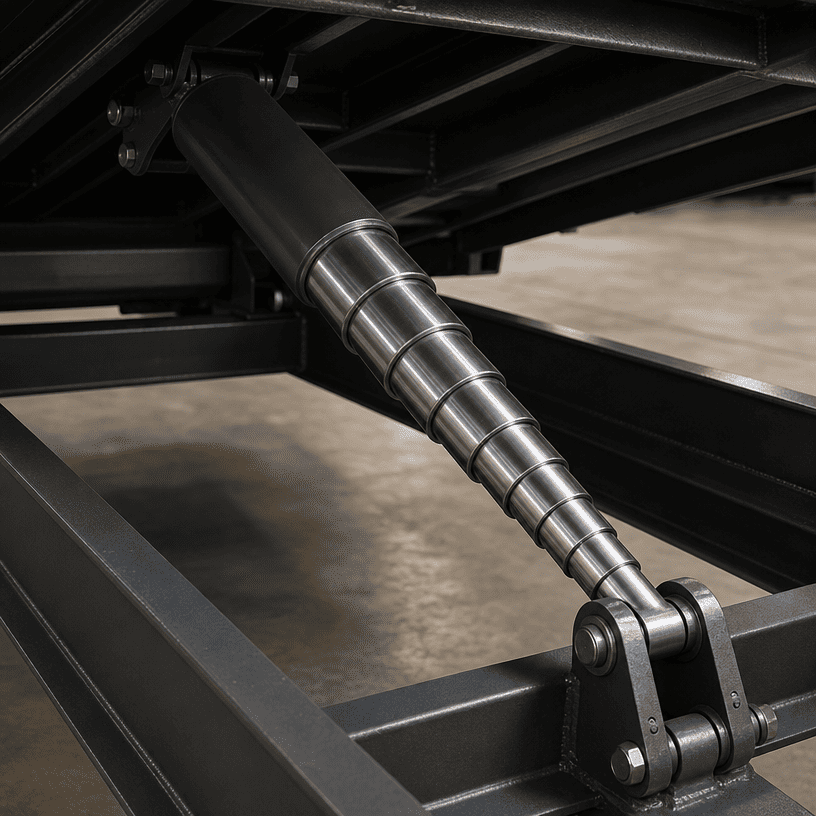

Úsáideann sorcóir teileascópach underbody roinnt céimeanna neadaithe chun stróc fada oibre a chruthú agus an pacáiste aistarraingthe a choinneáil níos giorra ná aon sorcóir fada amháin. Tá an leagan amach sin úsáideach nuair a chaithfidh an sorcóir luí faoi chorp dumpála agus dóthain gluaiseachta a sholáthar le haghaidh scipeála.
Úsáideann an sorcóir hiodrálach teileascópach underbody 6TG-E130x1947 sé chéim. De réir mar a théann ola hiodrálach isteach sa sorcóir, leathnaíonn na céimeanna in ord chun an ghluaiseacht ardaithe a tháirgeadh. Le linn tarraingt siar, filleann na céimeanna isteach sa chomhthionól neadaithe. Braitheann an t-ord iarbhír agus an t-iompar ualaigh ar dhearadh an sorcóra, ar an soláthar ola, ar an gcéimseata gléasta agus ar an struchtúr leantóra.
Ní athsholáthar uilíoch é seo bunaithe ach amháin ar fhad stróc. Ní mór na toisí suiteála dúnta, socrú bioráin nó súl, uillinn tipping, meáchan coirp agus pointí gléasta an chassis a sheiceáil roimh ionadú.
| Mír | Sonraíocht catalóige |
|---|---|
| Múnla | 6TG-E130×1947 |
| Cineál táirge | Sorcóir hiodrálach teileascópacha underbody |
| Líon céimeanna | 6 |
| Stróc | 1,947 mm |
| Figiúr sínte liostaithe | 53 |
| Toirt oibre | 14 L |
| Aifreann | 53 kg |
| Uasbhrú oibre | 180 barra |
| Raon cumais tipping | 11-18 tonna |
| Toise A | 543 mm |
| Toise B | 216 mm |
| Toise C | 327 mm |
| Toise D | 132 mm |
| Toise E | 92 mm |

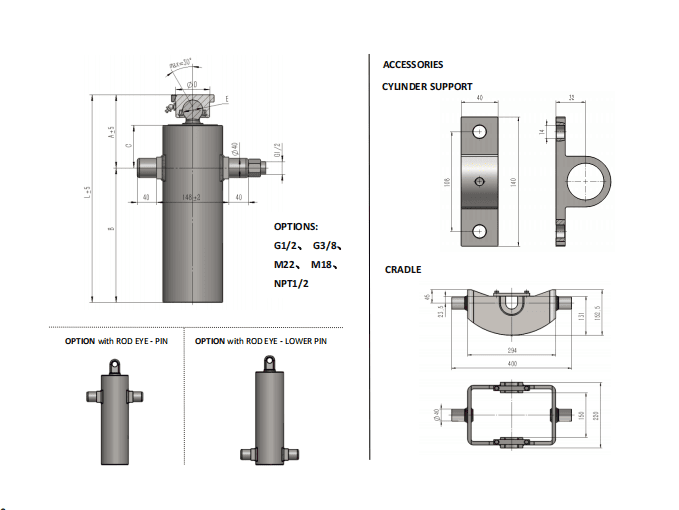

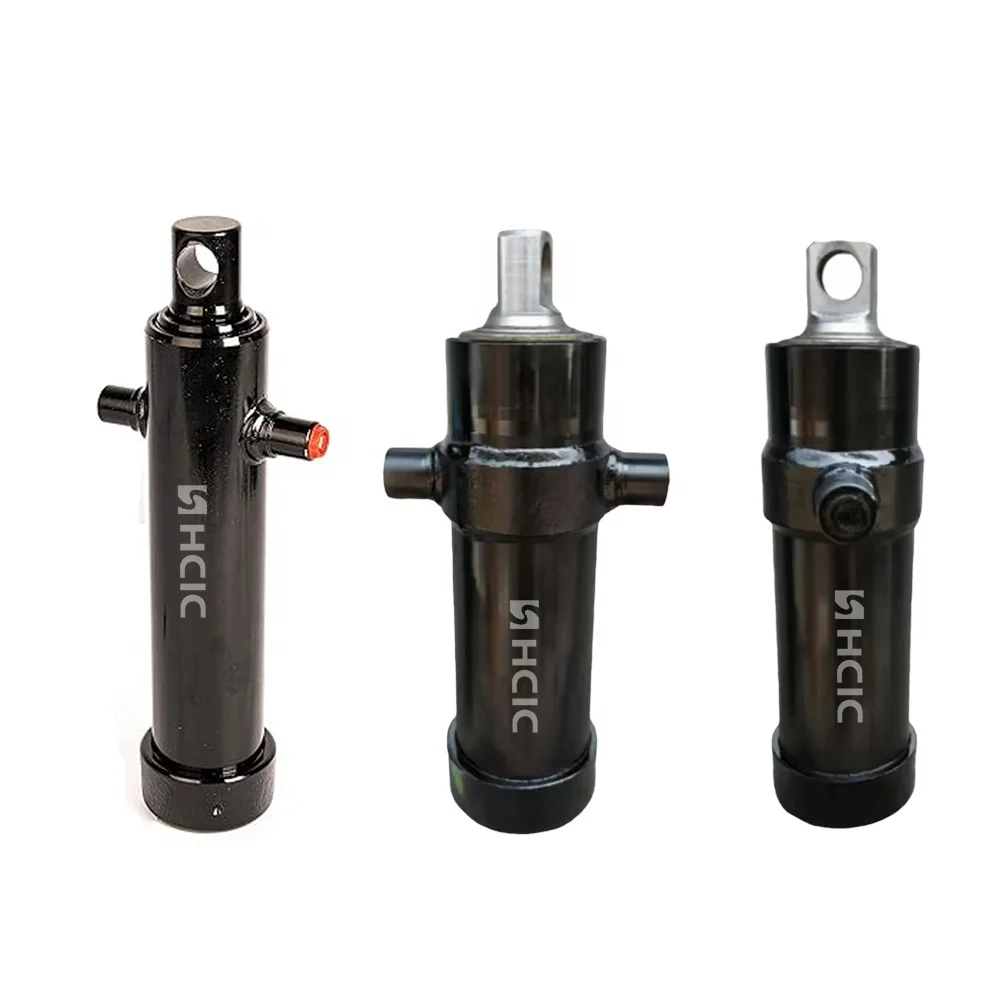

Liostaíonn an chatalóg freisin an raon underbody le leaganacha liathróide agus súl, lúibíní gléasta agus tacaí, agus roinnt roghanna poirt. Ba cheart an nasc beacht agus an chumraíocht gléasta le haghaidh luachan a dhearbhú i gcoinne an leagain riachtanach agus leagan amach an leantóra.
Aithníonn an chatalóg toisí A go E ar shonraí an táirge. Is tagairtí suiteála iad na toisí seo, ní luachanna idirmhalartaithe. Caithfidh sorcóir athsholáthair a bheith ag teacht le lárionad bioráin, lúibín, imréiteach agus céimseata comhlacht an leantóra.
Ba cheart go ndéanfadh athbhreithniú praiticiúil comparáid idir:
- An spás atá ar fáil faoin gcorp dumpála nuair a tharraingítear siar é
- Suíomh oibre an tsorcóra agus cosán síneadh
- Bioráin nó ailíniú súl ag an dá cheann
- Imréiteach ón bhfonnadh, corp, acastóirí, píobáin agus comhpháirteanna eile
- An uillinn tipping riachtanach agus an pointe a shroicheann an sorcóir síneadh iomlán
- Suíomh hinge an chomhlachta agus treo an aistrithe ualaigh
Níl an stróc 1,947 mm ach cuid amháin den oiriúnach. Is féidir le sorcóir leis an stróc céanna a bheith fós mí-oiriúnach má tá a fhad dúnta, airde gléasta nó céimseata nasc difriúil.
Ceadaíonn an tógáil sé chéim don 6TG-E130x1947 stróc fada a sholáthar ó shocrú underbody dlúth. Roinneann na hailt bairille neadaithe an tasc síneadh, mar sin ní mór do gach céim agus a chomhéadan séalaithe oibriú san ord ceart.
Éilíonn sorcóirí teileascópacha freisin aird chúramach ar ailíniú. Ba chóir go ndéanfadh na lúibíní gléasta an sorcóir a threorú tríd an gcosán atá beartaithe aige gan na céimeanna a bhrú chun ualaí taobh a chruthú a chruthaíonn fráma saobhadh. Is comhpháirt fórsa-táirgeadh é an sorcóir; níor cheart é a úsáid chun fadhb ailínithe hinge nó fonnaidh a cheartú.
Déanann an chatalóg cur síos ar an raon underbody mar atá ar fáil le lúibíní agus tacaíochtaí. Le haghaidh suiteáil OEM, ba cheart an dearadh lúibín, ailíniú bioráin agus socrú cradle a athbhreithniú in éineacht leis an sorcóir seachas iad a chóireáil mar iarsmaointe ar leithligh.
Liostaítear sa chatalóg brú oibre uasta de 180 barra agus raon toilleadh tipping de 11-18 tonna don 6TG-E130x1947. Ní mór na figiúirí seo a léamh laistigh den chumraíocht trealaimh atá beartaithe. Ní bhunaíonn siad rátáil pálasta leantóir iomláin.
Braitheann feidhmíocht iarbhír tipping ar mheáchan coirp, dáileadh pálasta, cuimilte hinge, uillinn sorcóra, suíomh gléasta, sreabhadh hiodrálacha, caillteanais brú agus neart struchtúrach. Tá an monaróir leantóra fós freagrach as an gcosán ualaigh iomlán agus coinníollacha oibriúcháin sábháilte a sheiceáil.
Ba cheart an figiúr 180 barra a mheaitseáil freisin leis na caidéil, comhla, píobáin, feistis agus crua-earraí gléasta. Níor cheart córas a oibriú os cionn na rátála ceadaithe dá chomhpháirt den rátáil is ísle.
Sonraítear i gcur síos ar shorcóir underbody HCIC go bhfuil na rónta a úsáidtear sa raon seo ceaptha chun dífhoirmiú agus caitheamh buan a sheasamh agus chun oibriú laistigh de raon teochta -40°C go +100°C. Luaitear sa chatalóg freisin go n-úsáideann na céimeanna crómáil chrua agus go bhfuil an raon deartha le haghaidh brú oibre uasta de 200 barra sa chur síos ginearálta gné underbody.
Maidir leis an tsraith tábla sonrach 6TG-E130x1947, is é 180 barra an brú oibre uasta liostaithe. Ba cheart an luach tábla atá sonrach don mhúnla a úsáid don earra táirge seo agus don luachan. Níor cheart an ráiteas raon níos leithne a úsáid chun luach liostaithe na samhla a ionadú.
Cuireann an chatalóg an 6TG-E130x1947 i láthair mar tháirge underbody do threalamh dumpála. Ní sholáthraíonn sé cumaisc róin iomlán, tiús dromchla, saolré timthriall nó eatramh cothabhála mionsonraithe don mhúnla sonrach seo. Ba cheart na mionsonraí sin a dheimhniú nuair is eol an meán oibriúcháin, an aeráid agus an timthriall dleachta.
Ba cheart do cheannaitheoir a ionadaíonn nó a shonraíonn an 6TG-E130x1947 an fhaisnéis seo a leanas a ullmhú:
1. Múnla sorcóir reatha agus pláta aitheantais, má tá sé ar fáil
2. Toisí lárionad bioráin nó lárionad súl sna suíomhanna aistarraingthe agus sínte
3. Stróc riachtanach agus uillinn tipping
4. Fad comhlacht dumpála, meáchan folamh agus raon pálasta beartaithe
5. Suíomh hinge agus líníocht lúibín gléasta
6. Sreabhadh caidéil, brú an chórais agus cineál comhla
7. Nasc píobáin agus ceanglais calafoirt
8. Spás atá ar fáil faoi bhun an choirp agus timpeall an chassis
9. Teocht oibriúcháin agus nochtadh ionchasach d'uisce, deannach nó éilliú bóthair
10. Cibé an bhfuil lúibíní, tacaí, cradle nó feiste suiteála iomlán ag teastáil
Laghdaíonn faisnéis shoiléir suiteála an baol go bhfaighfear sorcóir a bhfuil an stróc ceart aige ach nach féidir a fheistiú go sábháilte ar an leantóir.
Comhcheanglaíonn an chatalóg an raon teileascópach fo-chorp le trealamh dumpála éadrom, feidhmchláir leantóir dumpála taobh-dhumpála agus trí bhealach. Féadfar an 6TG-E130x1947 a mheas nuair a éilíonn an trealamh stróc fada agus go n-oireann an dearadh sé chéim don spás underbody atá ar fáil.
Ba cheart go mbeadh formheas an iarratais bunaithe ar an athbhreithniú iomlán meicniúil agus hiodrálach. Ní féidir le cur síos ar an táirge amháin oiriúnacht a dhearbhú do shamhail leantóra ar leith, do phálasta nó d’uillinn diúscartha.
Comhcheanglaíonn an sorcóir hiodrálach teileascópach underbody 6TG-E130x1947 tógáil sé chéim le stróc 1,947 mm agus toisí liostaithe catalóg le haghaidh comhtháthú leantóir. Chun luachan atá úsáideach go teicniúil a iarraidh, seol sonraí an tsorcóra atá ann cheana féin, líníocht gléasta, uillinn tipping, sonraí caidéil agus coinníollacha oibriúcháin chuig HCIC.
Is féidir le HCIC ansin an tsamhail a sheiceáil i gcoinne na suiteála fochorp iarbhír seachas a bheith ag brath ar fhad stróc amháin.
