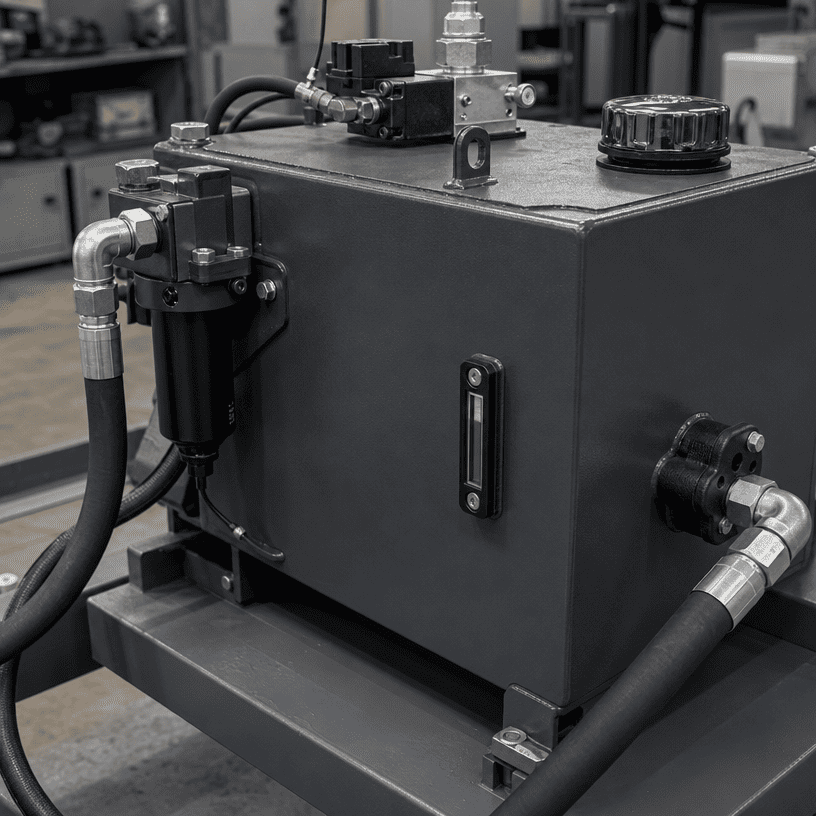

A aonad cumhachta hiodrálachnach bhfuil taiscumar ach coimeádán le haghaidh ola. Tacaíonn sé le stóráil sreabhán, bainistíocht ar shreabhadh fillte, scaoileadh aeir, aistriú teasa, rialú éillithe agus rochtain seirbhíse. Mura roghnaítear an umar ach amháin ag a thoisí lasmuigh nó toirt ainmniúil áisiúil, d'fhéadfadh go mbeadh an t-aonad cumhachta deacair a choimisiúnú agus níos deacra a choimeád ar bun.
Tugann an treoir seo bealach praiticiúil d'innealtóirí OEM agus do cheannaitheoirí trealaimh chun athbhreithniú a dhéanamh ar riachtanais taiscumar sula n-iarrann siad luachan aonad cumhachta hiodrálach. Ní chuireann sé chun cinn cóimheas umar-go-caidéil uilíoch. Braitheann an dearadh ceart ar an gciorcad, an timthriall dualgas, an sreabhach, an spás suiteála agus an timpeallacht oibriúcháin.
Ba cheart an taiscumar a shainiú tar éis an ciorcad hiodrálach a thuiscint. Tosaigh leis na actuators, comhlaí, socrú caidéil, seicheamh oibriúcháin agus sreabhadh tuairisceáin ionchais. Tá riachtanais taiscumar éagsúla ag ciorcad a ghluaiseann sorcóir go huaineach ó chóras a ritheann go leanúnach nó a úsáideann roinnt gníomhaithe ag an am céanna.
Bailigh an t-eolas seo a leanas roimh umar a roghnú:
Is ionann an fhaisnéis seo agus “Cé mhéad lítear atá de dhíth orainn?” isteach i gceist innealtóireachta níos úsáidí: conas is gá an taiscumar é féin a iompar le linn an timthrialla oibriúcháin iomlán?
Ní insíonn toisí seachtracha umar ná toirt ainmchláir an scéal iomlán. D’fhéadfadh go mbeadh cuid de thoirt an umair ag teastáil le haghaidh fairsingithe, maolú ar shreabhadh fillte, clúdach súchán agus leibhéal oibriúcháin sábháilte. Mar sin tá an toirt oibriúcháin inúsáidte difriúil ón toirt iomlán geoiméadrach.
Ba cheart go saineofaí san athbhreithniú dearaidh:
- Gnáthleibhéal ola
- Íosleibhéal do shúchán caidéil iontaofa
- Uasleibhéal líonadh
- Spás le haghaidh leathnú teirmeach
- Toirt saor in aisce le haghaidh scaoileadh aeir agus sreabhadh fillte
- Taosc agus glan amach rochtain
Níor cheart go dtarraingeodh an caidéal ó leibhéal a ligeann d'aer dul isteach sa líne shúchán. Ag an am céanna, níor cheart an taiscumar a líonadh chomh hard sin go gcruthaíonn leathnú nó agitation filleadh fadhb thánaisteach. Ní mór na leibhéil deiridh a shocrú do na coinníollacha iarbhír sreabhach agus meaisín.
Is féidir le ola fillte dul isteach sa taiscumar le treoluas, teas agus aer traenáilte. Má tá an calafort fillte ró-ghar don asraon súchán, féadfaidh an caidéal sreabhán lag a fháil sula mbeidh am ag an umar aer a scaradh agus an sreabhadh a mhaolú.
Measann leagan amach fuaime:
Ní hé an cuspóir go simplí an umar a dhéanamh níos mó. Tá sé chun cosán rialaithe a chruthú ón bhfilleadh go dtí an súchán ionas gur féidir leis an sreabhán aer a scaoileadh agus a shocrú sula n-athúsáidfidh an caidéal é.
Tá a sheiceáil deartha féin tuillte ag súchán caidéil. Ba cheart go mbeadh an líne shúchán gearr agus díreach nuair a cheadaíonn an tsuiteáil é, le trastomhas oiriúnach agus leagan amach a sheachnaíonn srianadh gan ghá. Féadann athruithe géara ar an treo, drochshuíomh ionraoin nó nasc róbheag fadhbanna a chruthú fiú nuair a bhíonn cuma leordhóthanach ar líon ainmniúil an umair.
Seiceáil an gaol idir:
- Suíomh inlet an chaidéil
- Íosleibhéal ola
- Trastomhas líne shúchán agus fad
- Socrú strainer inlet, má úsáidtear é
- Rochtain seirbhíse timpeall an chaidéil
- Drain umar agus suíomh glantacháin
Ná roghnaigh socrú súchán ach toisc go n-oireann sé don imfhálú. Ní mór ceanglais inlet an mhonaróra caidéil agus na coinníollacha ciorcaid iomlána a sheiceáil le chéile.
Is féidir leis an taiscumar cabhrú le teas a aistriú chuig an timpeallacht máguaird, ach ní leor fuaraitheoir é go huathoibríoch. Braitheann giniúint teasa ar chaillteanais brú, sreabhadh, am timthriall, iompar comhla, luchtú mótair agus an timpeallacht suiteála.
Le haghaidh athbhreithniú OEM, taifead nuair a tháirgeann an córas teas agus cén áit a shuiteálfar an t-aonad cumhachta. D'fhéadfadh go mbeadh réiteach teirmeach difriúil ag teastáil ó imfhálú dlúth in aice le foinse teasa ó aonad aeráilte atá suiteáilte san aer.
Is é an t-ord ceart:
1. An dualgas oibriúcháin a aithint.
2. Déan meastachán ar an áit a bhfuil cumhacht á chailleadh.
3. Athbhreithniú a dhéanamh ar dhromchla an umar agus ar ghluaiseacht aeir.
4. Déan cinneadh an bhfuil gá le fuarú breise.
5. Fíoraigh an toradh le linn oibriú ionadaíoch.
Seachain cuir with nó toirt umar a mhéadú gan tuiscint a fháil ar an fhoinse teasa iarbhír. Is cuid amháin den dearadh teirmeach é an taiscumar, ní ionadach d'éifeachtúlacht ciorcad.
Ba chóir go mbeadh dearadh taiscumar deacair do shalachar agus uisce dul isteach agus éasca le baill foirne cothabhála éilliú a bhaint. Bíonn tionchar ag an líontóir-anáil, an clúdach rochtana, an pointe draein agus an socrú scagacháin fillte ar ghlaineacht an tsreabháin.
I measc na gceisteanna deartha úsáideacha tá:
- An bhfuil oscailt an líontóra cosanta ón timpeallacht máguaird?
- An féidir an análóir a sheirbhísiú gan an t-aonad cumhachta a dhíchóimeáil?
- An bhfuil an draein suite ag an bpointe praiticiúla is ísle?
- An féidir an umar a fholmhú gan guais doirte a chruthú?
- An bhfuil an scagaire fillte inrochtana lena iniúchadh?
- An féidir an taobh istigh den umar a ghlanadh nuair is gá?
Ba chóir go mbeadh an freagra le feiceáil sa líníocht leagan amach. Ní chruthaíonn imfhálú seachtrach glan-lorg go bhfuil an cosán cothabhála inmheánach praiticiúil.

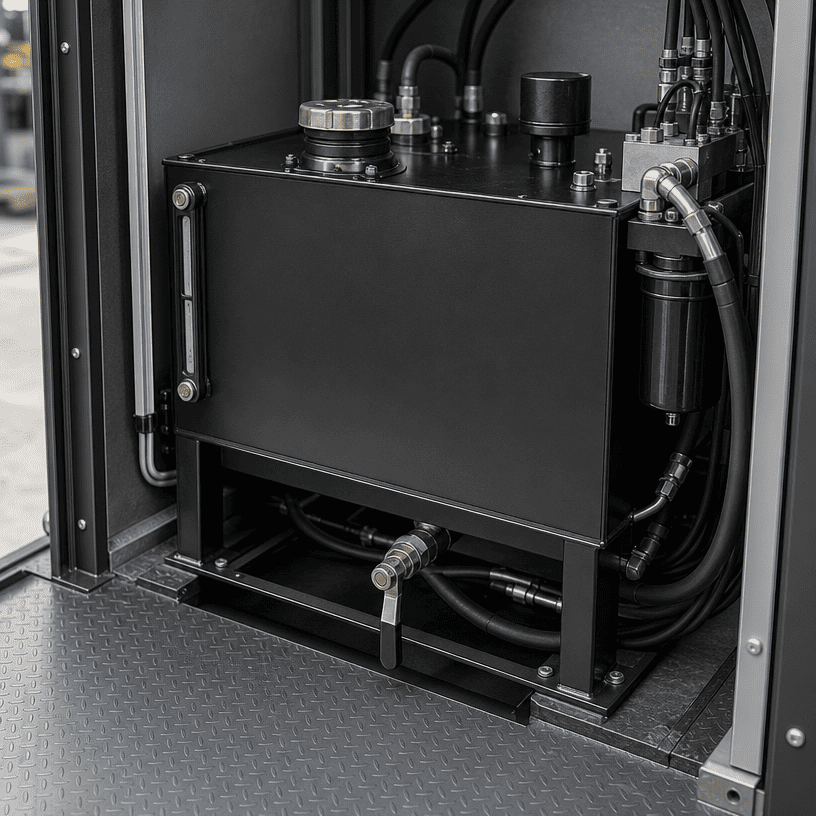

Is minic a theipeann ar thaiscumar ag an gcéim chomhtháthaithe seachas ag an gcéim ríomha. D’fhéadfadh go n-oirfeadh an t-umar don lorg ainmniúil ach coinbhleacht sé le mótar, iomadúil, imfhálú leictreach, fráma leantóra, gardáil nó pointe ardaithe.
Sula gceadaítear an dearadh, déan athbhreithniú ar:
Is féidir le leagan amach tríthoiseach nó líníocht cóimeála toisí coinbhleachtaí a nochtadh níos luaithe ná liosta páirteanna. Caithfidh an taiscumar a bheith inseirbhíse tar éis an t-aonad cumhachta a shuiteáil, ní hamháin gur féidir é a thógáil ar an mbinse oibre.
Cuimsíonn pacáiste athfhriotail úsáideach de ghnáth:
Mura bhfuil luachanna áirithe ar eolas, marcáil iad mar mhíreanna oscailte in ionad iad a líonadh le boinn tuisceana. Tá athbhreithniú innealtóireachta trédhearcach níos tapúla ná athdhearadh umar tar éis tús a chur le táirgeadh.
Tá cúrsaí sreabhadh caidéil, ach ní chuireann sé síos ar an bpatrún tuairisceáin iomlán, ar an timthriall dleachta nó ar an méid actuator.
Teastaíonn íosleibhéil agus uasleibhéil shainithe don umar, spás leathnaithe agus riocht súchán rialaithe.
Féadann sé seo an cosán sreabhán a ghiorrú agus an deis le haerscaoileadh agus maolú sreafa a laghdú.
Méadóidh filler, análóir, scagaire nó draein nach féidir a bhaint amach go sábháilte an t-am cothabhála sa deireadh.
Braitheann cothromaíocht teasa ar an gciorcad hiodrálach iomlán agus ar an timpeallacht suiteála.
Is gá an t-imfhálú, an caidéal, an iomadúil, na píobáin agus na páirteanna leictreacha a sheiceáil mar chóras amháin.
Cleachtadh leagan amach agus timthriall oibriúcháin is ea dea-mhéadú taiscumair aonaid chumhachta hiodrálacha, ní buille faoi thuairim toirte. Ní mór don innealtóir athbhreithniú a dhéanamh ar leibhéal ola inúsáidte, scaradh sreabhadh fillte, súchán caidéil, cothromaíocht teasa, rialú éillithe agus rochtain cothabhála le chéile.
Le haghaidh tionscadal saincheaptha HPU, seol an fhaisnéis chuaird agus an comhéadan meaisín chuig HCIC sula gcuirtear toisí an taiscumar chun críche. Tugann sé sin bunús níos fearr don fhoireann deartha chun an socrú umar, caidéil, iomadúil, scagacháin agus rialaithe a roghnú mar aonad comhtháite amháin.
Dearann agus monaraíonn HCIC sorcóirí hiodrálacha, aonaid chumhachta hiodrálacha agus córais hiodrálacha gaolmhara le haghaidh feidhmeanna feithicle, tionsclaíochta agus innealtóireachta. Léiríonn acmhainní aonaid chumhachta oifigiúla HCIC faisnéis chaighdeánach catalóige agus tacaíocht saincheaptha HPU.
