Luas agus Am Rothaíochta Sorcóir Hiodrálacha: Mar a Meaitseálann Ceannaitheoirí OEM Sreabhadh le Tairiscint

I. Cén fáth a Thiocfaidh Luas Sorcóir i Fadhb OEM

Is féidir leis an tolladh ceart, an stróc agus an fórsa teoiriciúil ceart a bheith ag sorcóir hiodrálach ach teipeann air sin ceanglas táirgeachta an mheaisín toisc nach leor an sreabhadh atá ar fáil don spriocghluaiseacht. Bíonn an toradh ar an eolas ag tógálaithe trealaimh: ardaitheoir a thógann ró-fhada, timthriall brú a chailleann an t-am takt, nó stróc fillte a iompraíonn difriúil ó shíneadh.

Tá an chéad ríomh scagtha simplí. Is féidir le háireamhán luas sorcóir hiodrálach sreabhadh ola a nascadh le limistéar éifeachtach an tseomra, agus nascann meastachán ama timthriall sorcóra hiodrálach luas le stróc. Ach cuireann an meaisín fíor freisin srianta comhla, caillteanais píobáin, athruithe brú, éagsúlacht ualaigh, limistéar taobh slat, socruithe rialaithe agus luasmhoilliú d'aon ghnó in aice le deireadh an taistil.

Míníonn an treoir seo an cosán ríofa is féidir le ceannaitheoir OEM a úsáid sula n-iarrann sé luachan sorcóra, caidéil nó aonad cumhachta. Is treoir ar leibhéal an chórais é d'aon ghnó. Níor cheart sorcóir a roghnú de réir luas amháin.

II. Na Ceithre Ionchur le haghaidh Ríomh Chéad-Pas

2.1 Limistéar leadránach

Cinneann an tolladh an limistéar loine iomlán a úsáidtear le linn síneadh nuair a théann ola isteach sa deireadh caipín. Le haghaidh loine ciorclach:

Teastaíonn níos mó toirte ola ó tholladh níos mó chun bogadh ar an luas céanna. Féadfaidh sé níos mó fórsa a sholáthar ag brú ar leith, ach méadaíonn sé freisin an riachtanas sreafa le haghaidh treoluas sprice.

2.2 Slat-taobh annular limistéar

Le linn aistarraingthe, áitíonn an tslat cuid den limistéar tollaidh. Is é an limistéar éifeachtach taobh slat:

2.3 Stróc

Cinneann stróc an fad a chaithfidh an loine taisteal. Cinneann sé freisin an toirt ola a theastaíonn le haghaidh síneadh nó gluaiseacht aistarraingthe amháin. Is féidir le stróc fada éileamh mór toirte agus sreafa a chruthú fiú nuair is cosúil go bhfuil an luas líneach sprice measartha.

2.4 Sreabhadh ar fáil

Bain úsáid as an sreabhadh is féidir leis an sorcóir a bhaint amach le linn na gluaiseachta meaisín ábhartha. Ní bhíonn sreabhadh ainmchlár caidéil comhionann i gcónaí le sreabhadh úsáideach sorcóra. Is féidir le hoscailtí comhla, trastomhas píobáin, feistis, scagairí, rialuithe brú-chúitimh, a roinnt le actuators eile agus luas an innill an sreabhadh atá ar fáil ag an sorcóir a athrú.

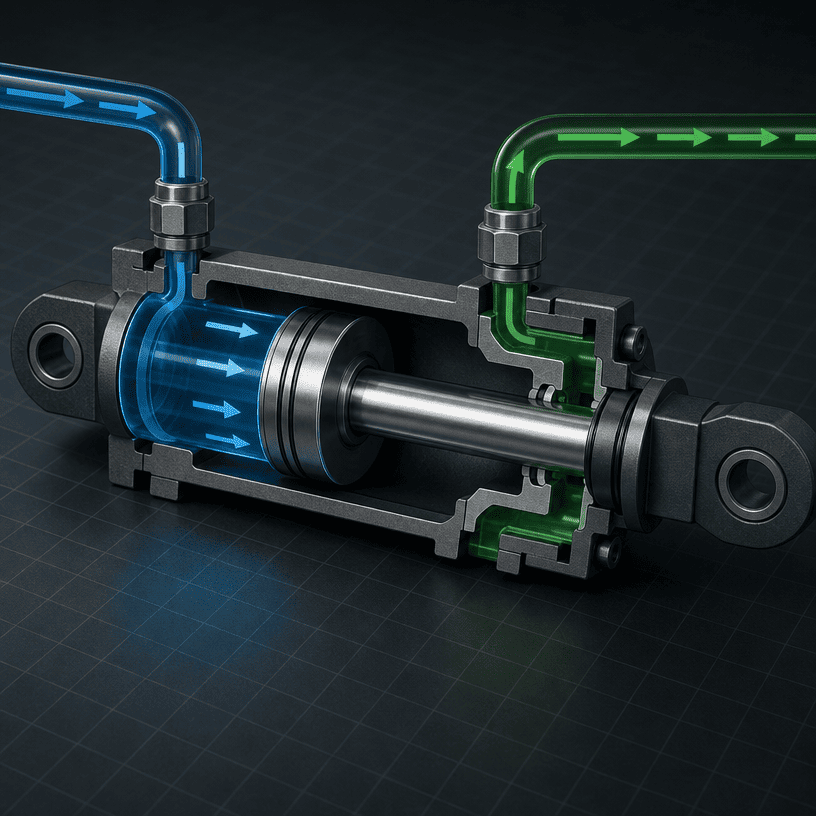

III. Foirmlí Luas Sorcóir Hiodrálacha

Maidir le haonaid chomhsheasmhacha, is é an bunghaolmhaireacht treoluas:

v= Q ÷ A

1. VIs é ---- treoluas sorcóra.
2. Q--- an sreabhadh toirtmhéadrach a shroicheann an seomra.
3. AIs é ---- an limistéar dlísheomra éifeachtach.

3.1 Le haghaidh ríomh sínte:

3.2 Le haghaidh aistarraingthe a ríomh:

Ní mór an comhshó aonad a láimhseáil i gceart. Má tá an t-achar in orlach cearnach agus go bhfuil an sreabhadh ina ghalún in aghaidh an nóiméid, tiontaigh galún in aghaidh an nóiméid go orlach ciúbach in aghaidh an tsoicind sula ríomhtar orlach in aghaidh an tsoicind. Tá galún SAM amháin 231 orlach ciúbach, mar sin:

In obair mhéadrach, úsáid méadair chiúbacha in aghaidh an tsoicind agus méadar cearnach, nó lítear in aghaidh an nóiméid le tiontú meaitseála. Ná measc achar bunaithe ar orlach le lítear in aghaidh an nóiméid gan na haonaid a thiontú ar dtús.

IV. Am Rothaíochta Ó Stróc agus Luas

Nuair a bheidh treoluas an sorcóra measta, is é an t-am gluaiseachta aon-bhealach:

Cá háit:

• tIs am gluaiseachta aontreo é ----.
• L--- is é an taisteal sorcóir iarbhír.
• vIs é --- meántreoluas an tsorcóra.

Le haghaidh timthriall simplí síneadh agus aistarraingthe:

t_rialúáirítear leis lascadh comhla, luasghéarú, luasmhoilliú, áit chónaithe, gabháil ualaigh agus aon tréimhse feithimh a chuirtear san áireamh sa seicheamh meaisín. Níl sé sábháilte glacadh leis nach bhfuil i dtimthriall iomlán ach dhá uair níos mó ama.

V. Sampla Oibrithe le haghaidh Scagtha Amháin

Glac leis go bhfuil:

• 4-orlach tolladh
• Slat 2-orlach
• stróc 24-orlach
• Sreabhadh 12 GPM ar fáil don seomra gníomhach

5.1 Tá an limistéar tollaidh thart ar:

5.2 Tá achar an tslat thart ar:

5.3 Mar sin tá an t-achar annular thaobh na slaite thart ar:

5.4 Tiontaigh an sreabhadh atá ar fáil:

5.5 Is iad na luasanna scagtha idéalach ná:

5.6 Is iad na hamanna aontreo idéalach le haghaidh stróc 24-orlach ná:

Is luachanna scagtha teoiriciúla iad seo. D'fhéadfadh an t-am meaisín iarbhír a bheith níos faide mar gheall ar éagsúlacht díláithrithe caidéil, rialú comhla, caillteanais brú, coinníollacha ualaigh, srianta píobáin, mhaolú, sceitheadh ​​agus áitribh ríomhchláraithe. Ní ionann an sampla agus rátáil nó am timthrialla ráthaithe do tháirge HCIC.

VI. Cén Fáth a Iompraíonn Síneadh agus Aistarraingt ar Dhóigh Éagsúla

6.1 Tá na réimsí éifeachtacha difriúil

Úsáideann sorcóir aonshlat an limistéar tollaidh iomlán ar thaobh amháin agus an limistéar annular ar an taobh eile. Ag sreabhadh comhionann, táirgeann an limistéar taobh slat níos lú treoluas teoiriciúil níos airde. Ag brú comhionann, táirgeann sé freisin fórsa teoiriciúil níos ísle ná an taobh lán-leamh.

Sin é an fáth gur chóir do cheannaitheoirí OEM luachanna sínte agus aistarraingthe ar leithligh a iarraidh seachas “luas sorcóra” a iarraidh.

6.2 Ní fhéadfaidh an ciorcad sreabhadh comhionann a sheoladh

Féadfaidh comhla treorach an dá threo a mhéadar go difriúil. Is féidir le comhlaí frithchothromaithe, rialtáin sreafa, ciorcaid braite ualaigh, srianta fillte agus cúlbhrú an fhíorghluaiseacht a athrú. Ba cheart go n-aithneodh ríomh luas sorcóra cibé an sreabhadh caidéil, sreabhadh asraon comhla nó sreabhadh calafoirt sorcóra tomhaiste an luach sreafa.

6.3 Athraíonn an t-ualach le linn an stróc

Is féidir le nasc ardaithe bogadh trí uillinneacha meicniúla éagsúla. Is féidir le comhbhrúiteoir nó ejector teacht ar fhriotaíocht athraitheach. Is féidir le grabber luasghéarú, teagmháil a dhéanamh le hábhar agus ansin a shealbhú i gcoinne ualaigh. Bíonn tionchar ag na himeachtaí seo ar bhrú agus féadann siad an córas rialaithe sreabhadh a laghdú nó dul isteach i riocht oibriúcháin chosanta.

6.4 Athraíonn rialú deireadh stróc meánluas

Is féidir le mhaolú, comhla rialaithe sreafa nó rampa leictreonach luas a laghdú gar do dheireadh an taistil. D'fhéadfadh sé seo an sorcóir agus an meaisín a chosaint, ach ciallaíonn sé nach ríomhtar an meán-am timthriall ón luas lár-stróc gan mhaolú ina n-aonar. Ba cheart don dearthóir taisteal tapa, luasmhoilliú rialaithe a scaradh agus am fanachta nuair a bhíonn sprioc ama rothaíochta tábhachtach.

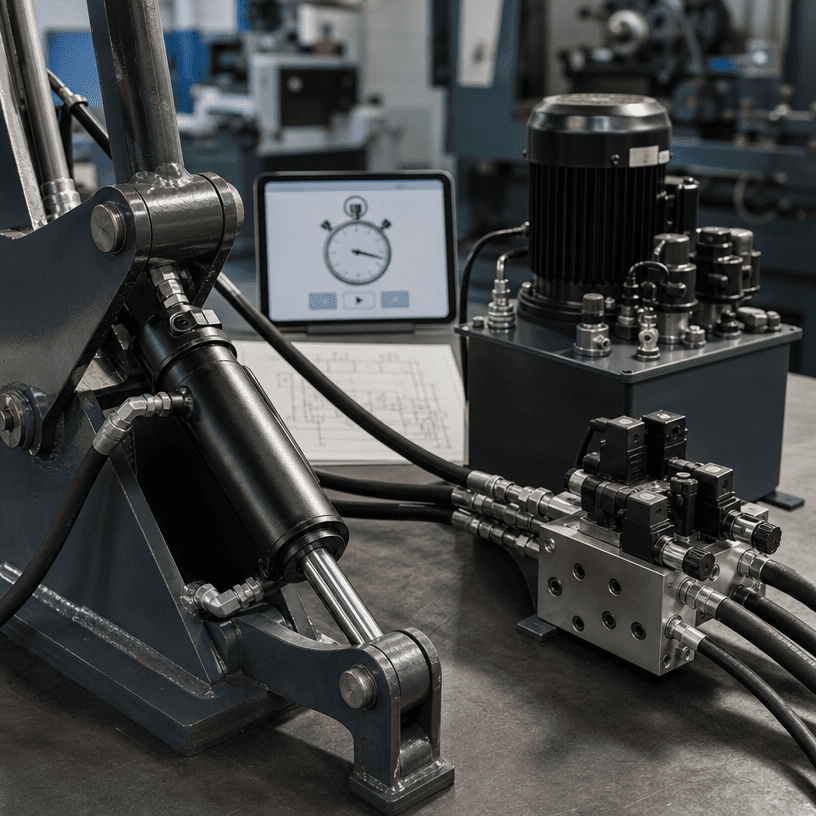

VII. Conas Sorcóir a Mheaitseáil le Caidéal nó HPU

Oibríonn athbhreithniú sizing úsáideach siar ó riachtanas an mheaisín:

1. Sainmhínigh an ghluaiseacht riachtanach:Taifead stróc, sprioc-am sínte, sprioc-am aistarraingthe agus am timthriall iomlán.

2. Ríomh an dá réimse éifeachtacha:Bain úsáid as limistéar tollaidh le haghaidh an treo lán- leamh agus an limistéar annular le haghaidh thaobh an tslat.

3. Ríomh an sreabhadh riachtanach:Athshocrú v = Q ÷ A go Q = v × A, ansin tiontaigh an toradh go dtí an córas aonaid roghnaithe.

4. Seiceáil fórsa ag an gcoinníoll oibriúcháin céanna:Rialaíonn sreabhadh luas; brú agus fórsa teoiriciúil rialaithe limistéar éifeachtach.

5. Déan athbhreithniú ar an dleacht caidéil:Deimhnigh gur féidir leis an gcaidéal an sreabhadh riachtanach a sholáthar ag an mbrú a éilíonn an t-ualach.

6. Seiceáil feidhmeanna comhroinnte:Déan amach an úsáideann actuator, comhla nó feidhm fuaraithe eile an sreabhadh caidéil céanna.

7. Méid líne athbhreithnithe:Is féidir le srianta píobáin agus calafoirt an sreabhadh atá ar fáil a laghdú agus giniúint teasa a mhéadú.

8. Seiceáil iompar comhla agus mhaolú: Deimhnigh gur féidir leis an gcomhla an sreabhadh riachtanach a mhéadrú agus go bhfuil an mhaolú oiriúnach don ualach agus don luas.

9. Déan fíor-am timthriall a thomhas:Síneadh agus aistarraingt tástála ar leithligh faoi ualach ionadaíoch agus teocht.

10. Deimhnigh an dearadh deiridh:Athbhreithniú a dhéanamh ar an sorcóir, HPU, comhla, píobáin agus struchtúr mar chóras amháin roimh scaoileadh.

VIII. Ceisteanna Ceannaitheora a Fheabhsaíonn Luachan Luach

Sula n-iarrann tú luachan, ullmhaigh freagraí ar na ceisteanna seo:

• Cad é an stróc riachtanach i ngach treo?
• Cad iad na sprioc-amanna síneadh agus aistarraingthe?
• An ndéantar an sprioc-am a thomhas gan aon ualach, ualach oibre nó uasualach?
• Cén sreabhadh atá ar fáil ag an gcalafort sorcóra?
• An bhfuil an caidéal roinnte le feidhm eile?
• Cén brú a thomhaistear le linn na gluaiseachta?
• An dteastaíonn luasmhoilliú rialaithe nó cúisín ón meaisín?
• Cad iad na toisí tollaidh, slat agus gléasta?
• Cad iad an fad píobáin, méid calafoirt agus cineál comhla?
• Cad iad na coinníollacha teochta, sreabhach agus lasmuigh?
• An timthriall táirgthe in-athdhéanta nó gluaiseacht ócáideach é an sprioc?

Cuidíonn na sonraí seo le fadhb sorcóra a scaradh ó fhadhb HPU, comhla, píobáin, rialaithe nó seicheamh meicniúil.

IX. Botúin Choitianta Roghnúcháin Luas

Ag baint úsáide as sreabhadh caidéil mar shreabhadh sorcóra

Féadfaidh an caidéal roinnt feidhmeanna a sholáthar, agus is féidir leis an sreabhadh athrú le luas an innill nó le loighic rialaithe. Bain úsáid as an sreabhadh atá ar fáil le linn na gluaiseachta sorcóir iarbhír.

Ag ríomh luas sínte amháin

Úsáideann aistarraingt limistéar difriúil i sorcóir aon-slat. Féadfaidh dearadh a shásaíonn ríomh an tsínidh an ceanglas maidir le ham fillte a chailleann fós.

Neamhaird a thabhairt ar thaisteal deiridh rialaithe

Tá cushioning agus rialú rampaí mar chuid den timthriall. Ba cheart iad a chur san áireamh nuair a bhíonn sprioc dhian maidir le ham táirgthe ag an gceannaitheoir.

Roghnú tolladh níos mó chun gach fadhb a réiteach

Is féidir le tolladh níos mó fórsa a mhéadú ach méadóidh sé toirt ola agus éileamh sreafa freisin. Mura n-athraítear an caidéal, féadfaidh an sorcóir bogadh níos moille.

Láimhseáil meánsprioc mar thoradh ráthaithe

Ní thugann foirmle teoiriciúil cuntas ar gach titim brú, athrú ualaigh nó gníomh rialaithe. Éilíonn cinneadh deiridh maidir le ham timthriallta tástáil nó athbhreithniú monaróir bunaithe ar shonraí iomlána an mheaisín.

X. Conclúid

Braitheann ríomh luas an sorcóra hiodrálacha agus am timthriall an sorcóra hiodrálach ar níos mó ná sreabhadh caidéil. Bíonn tionchar ag limistéar leadránach, limistéar taobh slat, stróc, iompar comhla, riocht brú, srianta píobáin, athruithe ualaigh agus rialú deireadh stróc ar an toradh.

Maidir le ceannaitheoir OEM, ní hé an t-iarratas is úsáidí ná “luaigh sorcóir tapa.” Cuir na sprioc-amanna síneadh agus aistarraingthe ar fáil, an sreabhadh atá ar fáil ag an sorcóir, brú faoi ualach, stróc, céimseata gléasta agus seicheamh meaisín. Is féidir le HCIC athbhreithniú ansin cibé an bhfuil an sorcóir agus an t-aonad cumhachta hiodrálacha á méid mar chóras tairiscint iomlán.
