Tá sorcóir marbh agat ar mheaisín. Tá an meaisín síos. Teastaíonn athsholáthar uait, go tapa.
Ordaigh gan tomhas agus déanann tú cearrbhachas: tá an tolladh ceart ag an sorcóir nua ach tá an stróc mícheart — íslíonn sé sula ndéantar an obair. Nó tá na súile bioráin ceathrú orlach ró-bheag. Nó is snáithe mícheart iad na poirt. Fanann an meaisín síos dhá sheachtain eile agus téann an chuid mícheart ar ais.
Tógann tomhas cúramach daichead nóiméad. Déanann sé "Sílim go bhfuil sé faoi seo mór" isteach i líníocht ónar féidir monarcha a thógáil. Is uair an chloig é gach uair a chaitheann tú ag tomhas nach gcaitheann tú ag fanacht le hathsholáthar nach bhfuil oiriúnach.
Clúdaíonn an treoir seo na sé thomhas atá uait: tolladh, slat, stróc, fad iomlán, gléasta, agus poirt.
- Calipers (tá caliper digiteach 6-orlach saor go maith)
- Téipbheart nó rialóir cruach
- Peann agus páipéar (nó do ghuthán)
- A ceamara
- Glan ceirteacha - wipe an tslat agus na calafoirt roimh a thomhas
Ní dhéanfaidh aon ní coimhthíocha. Tá seo ar fad ag urlár siopa.
Is é an tolladh trastomhas istigh an bharaille - an chuid a shleamhnaíonn an loine isteach. Cinneann sé fórsa an tsorcóra.
Achar loine = π × (Tornach/2)²
Dhá shampla a thaispeánfaidh cad chuige a bhfuil tábhacht leis:
- 3" tolladh ag 2000 PSI → 14,137 lbs de bhrúfhórsa
- 4" tolladh ag 2000 PSI → 25,133 lbs de bhrúfhórsa
An brú céanna, 78% níos mó fórsa. Sin é an fáth gurb é an tolladh an chéad uimhir a iarrann monarcha.
Conas a thomhas:Má tá an sorcóir díchumtha, caliper an taobh istigh den bairille go díreach. Má tá sé fós le chéile, ná iallach air - is minic a stampáiltear an tolladh ar an mbairille nó ar an pláta sonraí. Cuardaigh stampáil cosúil le "3.00 BORE" nó samhailuimhir. Seol chugainn grianghraf d'aon stampáil; is féidir linn an tolladh ón múnla a léamh.

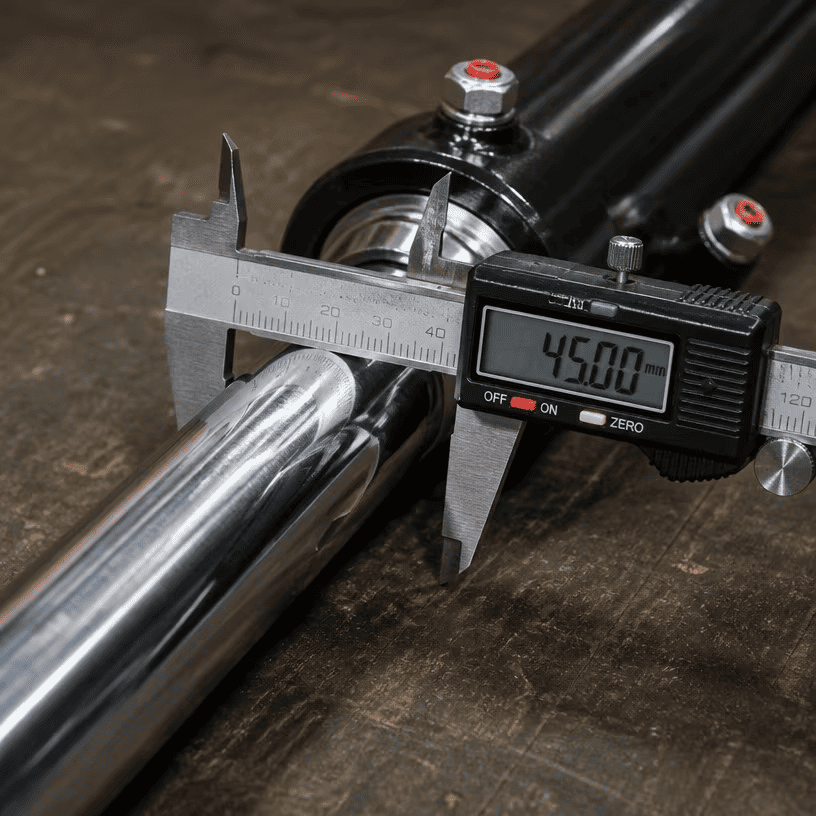

Baineann an trastomhas slat ar dhá chúis: neart agus oiriúnach róin.
Conas a thomhas:Caliper an tslat áit a bhfuil sé glan - in aice leis an fhaireog, ní ag an mbarr nuair is féidir é a chaitheamh. Glan é ar dtús. Tá slat dusty níos mó ná mar atá sé.
Seiceáil le haghaidh caitheamh. Má léiríonn an tslat scóráil throm, pitting, nó céim caite san áit a dtéann an séala, abair é sin i d'fhiosrúchán. Ciallaíonn slat caite go bhféadfadh fadhb mí-ailínithe a bheith ag an meaisín - beidh an sorcóir nua ag caitheamh ar an mbealach céanna mura bhfuil an chúis socraithe.

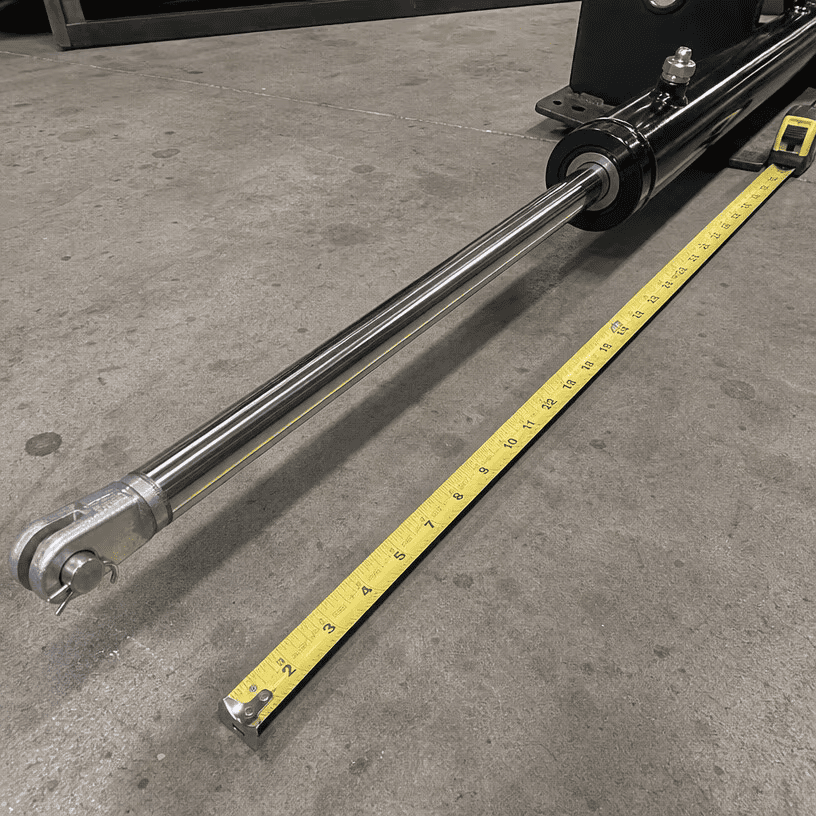

Is é an stróc an fad a thaistealaíonn an tslat, ó aistarraingthe go hiomlán go dtí sínte iomlán. Seo an áit a dtarlaíonn formhór na botúin tomhais.
An bealach mícheart:Buille faoi thuairim ón tslat nochta nuair a bhíonn an sorcóir as an meaisín.
1. Tomhais an sorcóir tarraingthe siar go hiomlán — ceann go ceann, lár an bhioráin go lár an bhioráin. Cuir glaoch ar seo R.
2. Tomhais an sorcóir leathnaithe go hiomlán — ceann go ceann, lárionad bioráin go lár an bhioráin. Glaoigh ar an E.
3. Stróc = E − R (do shorcóir caighdeánach, is ionann an taisteal slaite agus an difríocht san fhad iomlán idir sínte agus aistarraingthe).
Sampla: tarraingíodh siar 24 orlach, síneadh 60 orlach → stróc 36 orlach.
Má tá an sorcóir ar an meaisín, is féidir leat an stróc atá i bhfeidhm a thomhas: marcáil an tslat ar an bhfaireog, síneadh go hiomlán, tomhas an tslat nochta - is é an fad nochta sin an stróc.
Ná measc aonaid.Tomhais gach rud in orlach nó gach rud i milliméadair. Níl an sorcóir céanna ag sorcóir atá luaite le stróc 36" agus stróc 900 mm.

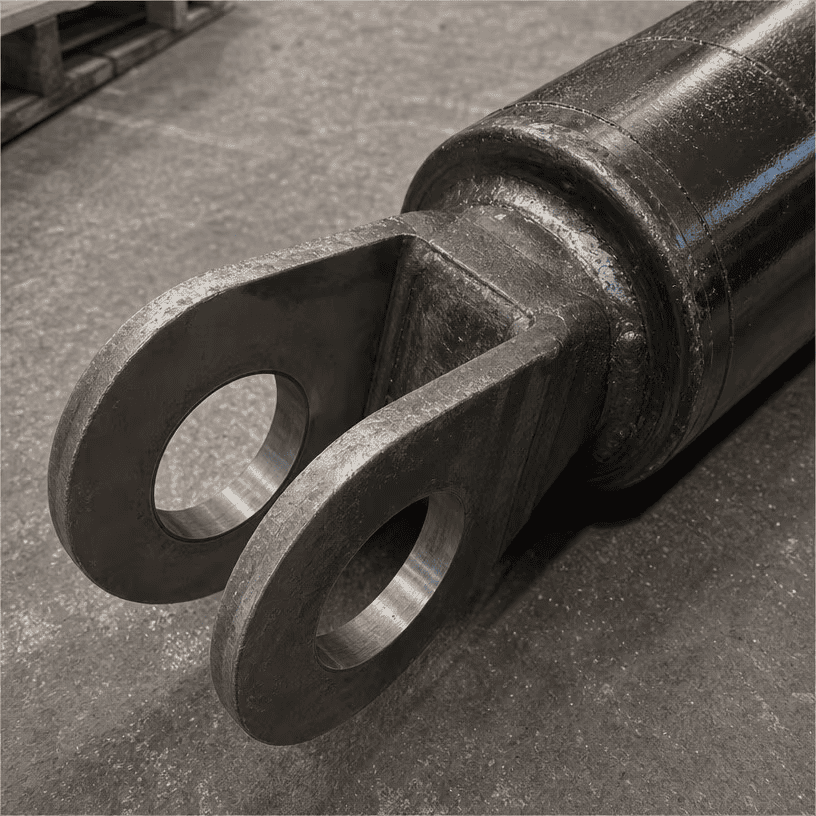

Is é gléasta an chaoi a gceanglaíonn an sorcóir leis an meaisín. Is é seo an dara foinse is coitianta d'orduithe míchearta.
Súil bioráin (clevis): Tomhais an trastomhas poll bioráin agus an leithead idir na cluasa. Tabhair faoi deara freisin an fad ó lár an phoill bhioráin go dtí deireadh an bharaille/slat - tógann monarchana de na toisí seo.
Feadán tras: Tomhais an feadán lasmuigh den trastomhas agus críochnaíonn an fad idir an fheadán.
Flange nó trunnion: Tabhair faoi deara an patrún poll bolt, méid bolt, agus tiús flange. Le haghaidh trunnions, trastomhas an bhioráin agus suíomh an trunnion feadh an bharaille.
Is tábhachtaí: na hionaid bioráin. Nuair a thugann tú faid iomlána (tarraingthe siar agus sínte), tabhair lár an bhioráin go lár an bhioráin dóibh — is é sin an toise a fheiceann an meaisín i ndáiríre. Má dhéantar tomhas ar an taobh amuigh de na súile cuireann sé tiús an tsúil bioráin faoi dhó agus beidh do athsholáthar ró-fhada.

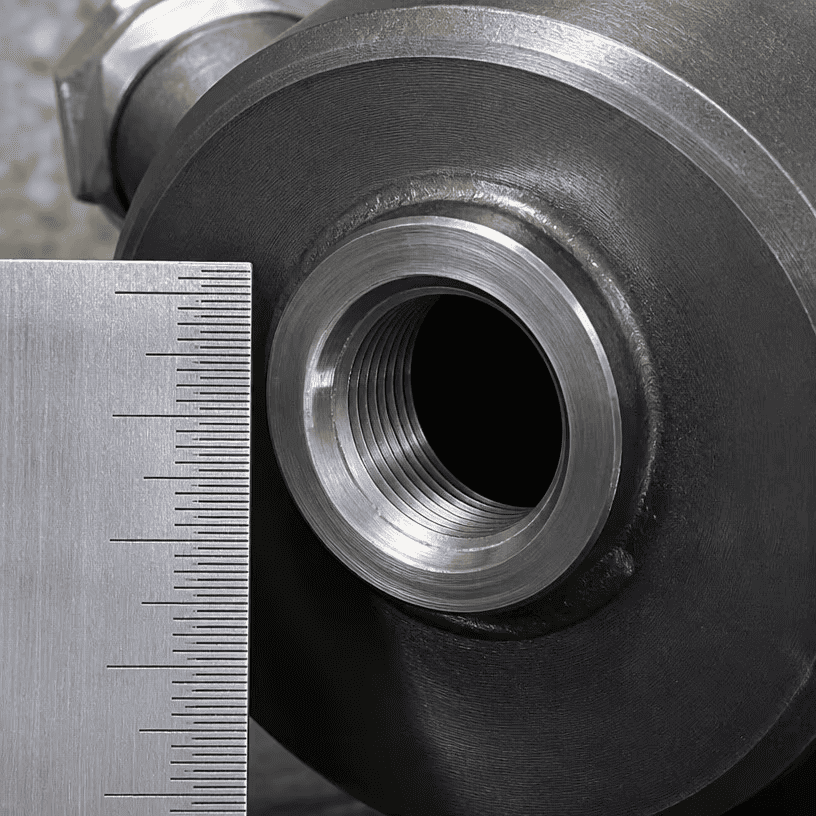

Is iad na calafoirt a nascann na píobáin. Faigh an snáithe mícheart agus ní luíonn aon rud.
Ceithre chaighdeán coiteann: SAE (snáitheanna UNF), NPT (píopa barrchaolaithe), BSP (comhthreomhar na Breataine), agus méadrach.
Conas a thomhas: Caliper trastomhas an chalafoirt, ansin comhaireamh na snáitheanna thar aon orlach (le haghaidh orlach) nó 10 mm (le haghaidh méadrach). Déan comparáid idir
| Snáithe | Méid tipiciúil ar sorcóirí | Nótaí |
|---|---|---|
| SAE O-ring (stíl JIC) | #6, #8, #10 | Go díreach, séalaí O-fáinne an aghaidh |
| NPT | 1/4", 3/8", 1/2" | Barrchaolaithe, rónta ar na snáitheanna |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Caighdeán Briotanach comhthreomhar nó barrchaolaithe |
| méadrach | M18×1.5, M22×1.5 | Snáitheanna méadracha díreach |
Níl mé cinnte? Grianghrafrap an port le rialóir in aice leis agus seol an grianghraf. Aithnímid an snáithe ón bpictiúr - níos tapúla agus níos sábháilte ná buille faoi thuairim.
1. An stróc mícheart a thomhas — buille faoi thuairim a dhéanamh in ionad faid aistarraingthe agus fhadaithe a thomhas.
2. An fad iomlán a thomhas ar an taobh amuigh de na súile - bain úsáid as lárionad bioráin go lárionad bioráin i gcónaí.
3. Orlach agus milliméadar a mheascadh — sorcóir amháin luaite i gcóras dhá aonad.
4. Slat caite a thomhas — tá an tslat níos tanaí san áit a bhfuil sí caite; é a ghlanadh agus a thomhas ag an deireadh gland.
5. Déan dearmad ar na trastomhais bioráin - tá an tolladh ceart, tá na poill gléasta mícheart, agus ní bheidh an sorcóir bioráin suas.
6. Gan ghrianghraif - freagraíonn grianghraf den sorcóir, den phláta sonraí, den ghléasadh, agus de na poirt leath na gceisteanna sula seolann tú na huimhreacha fiú.
Líon isteach é seo agus seol é le d'fhiosrúchán:
| Tomhas | Luach | Aonad (i / mm) |
|---|---|---|
| Leamh | ||
| Trastomhas slat | ||
| Stróc | ||
| Fad aistarraingthe (lár an bhioráin go lár an bhioráin) | ||
| Fad sínte (lár an bhioráin go lár an bhioráin) | ||
| Cineál gléasta (súil bioráin / clevis / trasfheadán / flange / trunnion) | ||
| Trastomhas poll bioráin (más súl bioráin) | ||
| Snáithe calafoirt (SAE / NPT / BSP / méadrach) | ||
| Méid an phoirt | ||
| Grianghraif ceangailte? (sorcóir, pláta sonraí, gléasta, calafoirt) |
Seol an bhileog oibre, móide:
1. Grianghraif den sorcóir - taobh-amharc, foircinn gléasta, calafoirt, pláta sonraí
2. Aon uimhir stampála nó cuid ar an mbairille
3. Déanamh agus múnla an mheaisín, más eol
Déanaimid athchur ó do thomhais, nó déanaimid crostagairt ar uimhir na coda in aghaidh ár gcatalóg - cibé acu a gheobhaidh tú an sorcóir ceart níos tapúla. Mura n-éiríonn rud éigin i do thomhais, fiafróidh ár n-innealtóirí sula ngearrfaimid cruach. Ní dhéanaimid buille faoi thuairim.
