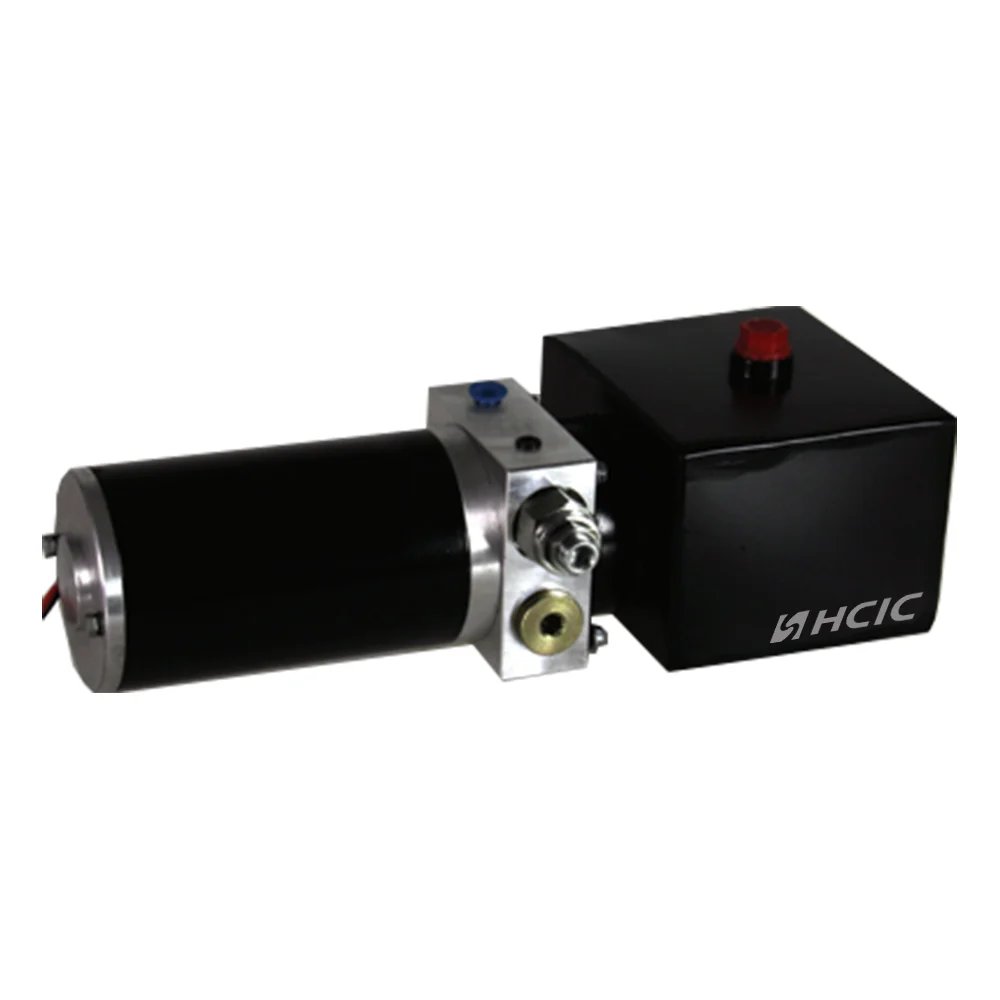

Aonad Cumhachta Hiodrálacha DC

Is é aonad cumhachta hiodrálach DC croí hiodrálaic soghluaiste saor ó PTO, ní gabhálais.

Tá aonaid sraith PU HCIC tógtha go hiomlán i Jinan - gan aon fhoinsiú allamuigh, gan lipéad bán. Úsáideann gach ceann acu ár mótar créachta intí, caidéal fearas ualach-mheaitseála, agus bloic comhla meaisínithe ar ár trealamh CNC sorcóir.

Agus é ag rith ar chadhnraí trucail 12V/24V, cumhachtaíonn sé sorcóirí le haghaidh ardaitheoirí leantóir dumpála, ardaitheoirí siosúr agus deiceanna tilt. Gan PTO nó inneall reatha; go simplí hook suas cáblaí agus píobáin.

Tagann teipeanna tipiciúla as sreangú róbheag, aer gafa nó comhlaí faoisimh míchoigeartaithe. Déantar tástáil ualach ar gach aonad 3 nóiméad ag brú 110%. Déantar aonaid a bhfuil borradh tarraingthe amp níos mó ná 8% acu a athchalabrú.

I. Miondealú Táirge — An Rud a Fhaigheann Tú I ndáiríre

1.1 An Mótar

Déanaimid ár mótair DC féin a ghaothú. Créachta sraith 2-cuaille, rátáil inslithe Aicme H go 180 ° C. Ritheann an PU-2000 mótar 2.0 kW. Ritheann an PU-4500 mótar 4.5 kW. Níl an difríocht ach cumhacht - is timthriall dualgas é.

Tarraingíonn mótar 2.0 kW ar chóras 12V thart ar 200 amp ar lánualach. Is féidir le formhór na gcadhnraí trucail é sin a láimhseáil ar feadh 30-45 soicind i ngnáthaimsir. Faoi -10°C, tá an mótar 4.5 kW ar chóras 24V uait. Tá ola fuar tiubh. Stallóidh mótar imeallach.

Tá an armature cothromaithe go dinimiciúil go caoinfhulaingt G6.3. Déanaimid seiceáil ar gach mótar ar Megger ag 500V DC roimh an tionól. Friotaíocht inslithe faoi 20 MΩ = diúltaigh.

1.2 An Caidéal

Caidéal fearas. Comhlacht alúmanam. Giaranna cruach cruaite, meilte go dtí bailchríoch dromchla 0.8 μm Ra ar chliatháin na fiacail.

Raonta díláithrithe:

• PU-2000: 1.2 cc/rev go 3.2 cc/rev
• PU-3000: 2.5 cc/rev go 5.0 cc/rev
• PU-4500: 4.0 cc/rev go 8.0 cc/rev

Cén fáth go bhfuil sé seo tábhachtach: ráta sreafa = díláithriú × mótair RPM. Tugann caidéal 3.2 cc ag 2800 RPM thart ar 9 lítear in aghaidh an nóiméid duit. Cinneann sé sin cé chomh tapa agus a ghluaiseann do sorcóir. Tá thart ar 8.2 lítear de dhíth ar shorcóir stróc 40-orlach le tolladh 4-orlach chun síneadh iomlán a dhéanamh. Ag 9 L/nóim, tarlaíonn sé sin i thart ar 55 soicind. Athraigh an díláithriú caidéil agus athraíonn tú an luas sin. Matamaitice simplí. Uimh draíocht.

1.3 An Bloc Comhla

Meaisínithe CNC ó 6061-T6 billet alúmanaim. Gan caitheadh. Tá porosity ag comhlachtaí teilgthe. D'fhoghlaimíomar gur tháinig baisc de 200 aonad ar ais i 2005 le scoilteanna gruaige ag iomadú as folús a chaitheamh.

Cumraíocht chaighdeánach:

• Comhla seiceála amháin (cineál poppet, suíochán cruaite)
• Comhla faoisimh amháin (ag gníomhú go díreach, inchoigeartaithe ó 10 go 25 MPa)
• Comhla solenoid íslithe amháin (corna NC, 12V nó 24V)
• SAE #6 nó #8 poirt oibre

Tá an faoiseamh socraithe agus séalaithe ag an mhonarcha go 1.1 × brú rátáilte an chórais. Bainimid úsáid as seastán tástála luchtaithe nítrigine, ní tástálaí meáchan marbh. Tá tástálaithe marbh-mheáchain go breá le haghaidh saotharlanna calabrúcháin; ní ghabháil leo sruth brú scáineadh dinimiciúil.

1.4 An Taiscumar

Umar cruach cothrománach-mount. balla 2 mm. Púdar-brataithe laistigh agus lasmuigh. Pláta sciath inmheánach chun slosh ola a laghdú ar thalamh míchothrom.

Cumais: 4L, 6L, 8L, 12L, 15L.

Tá eilimint scagaire 40-micron ag an gcaipín breather. Bheadh ​​ionadh ort cé mhéad aonad a theipeann mar gur chaill duine éigin an caipín anála agus tháinig salachar isteach. Déanfaidh grán gainimh ag 150 miocrón trealamh caidéil trealaimh a scóráil i thart ar 20 timthriall.

II. Sonraíochtaí Teicniúla

III. Cásanna Feidhmchláir

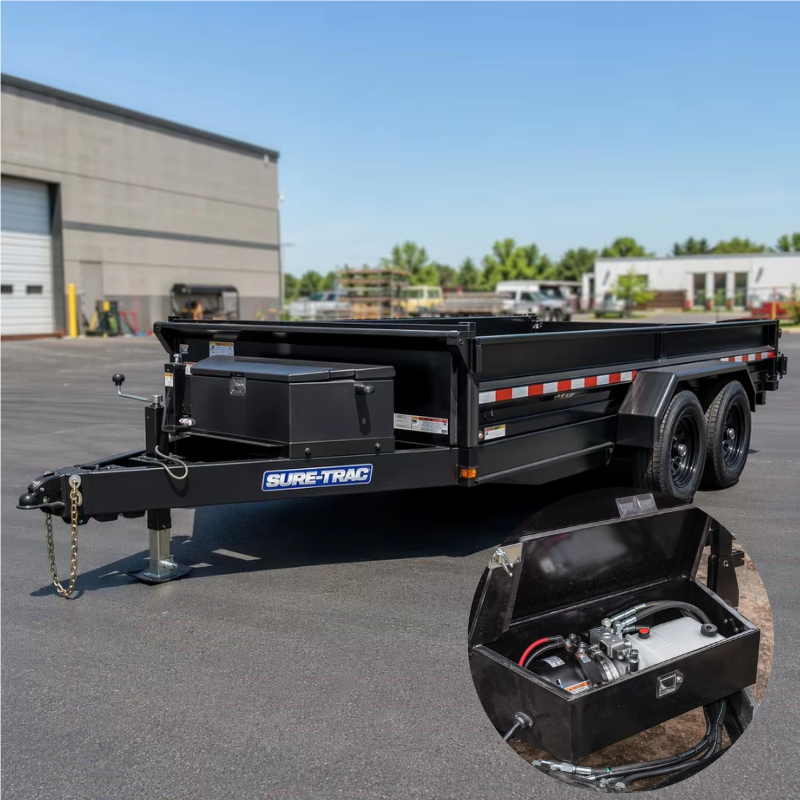

3.1 Leantóirí Dumpála (2-10 Tona)

Is é seo 70% den mhéid a sheol ár long sraith PU. Tá thart ar 16 MPa ag teastáil ó leantóir dumpála aon-acastóra 5 tonna le hardaitheoir teileascópach 4 chéim chun an t-ualach a bhriseadh ag uillinn chlaonta 45 °. Tugann an PU-3000 ag 20 MPa corrlach 25%. Tá an corrlach sin tábhachtach nuair is gaineamh fliuch an t-ualach, ní gairbhéal tirim.

Tá an t-aonad suite ar theanga an leantóra, taobh istigh de imfhálú cruach. Ba cheart go mbeadh an rith cábla ó cheallraí go mótair 35 mm² ar a laghad le haghaidh raonta faoi 3 mhéadar. Áirímid sealaíochta teagmhálaitheora 200A le gach aonad. Ná skip an sealaíochta. Beidh tú ag táthú na teagmhálaithe solenoid sa rialtóir láimhe.

3.2 Tarlóirí Gluaisteán / Leantóirí Deic Tilt

Riachtanas sreabhadh níos ísle. Caithfidh thart ar 2.8 lítear síneadh a chur le sorcóir tollaidh aonchéime 3 orlach a ritheann stróc 24-orlach. Ag 5 L/nóim ó PU-2000 le caidéal 2.0 cc, claonann an deic sin i thart ar 34 soicind. Smooth go leor nach bhfuil an carr lurch.

3.3 Ardaitheoirí Siosúr & Craenacha Trucail Seirbhíse

Éilíonn na feidhmchláir seo coimeád. Nuair a stopann an sorcóir, caithfidh sé fanacht gan stad - gan aon sileadh, gan aon sruth thar 8 n-uaire. Sonraímid comhla seiceála píolótach ar an mbloc comhla do na horduithe seo. Suíonn an poppet i gcoinne dromchla lapped. Sceitheadh ​​ag brú rátáil 80%: níos lú ná 0.1 cc in aghaidh an nóiméid.

3.4 Múnlaí Ardaithe Comhoiriúnacha

Tá ár sraith PU réamh-mheaitseála le sorcóirí ardaitheoir cumhachta HCIC:

IV. CCanna

V. Déantúsaíocht — Mar a Thógaimid é

Tosaíonn an tithíocht mótair mar fheadán cruach 1050. Ghearramar é, tabhair aghaidh ar an dá cheann, agus rugamar an suíochán stator go caoinfhulaingt H7 ar deil CNC. Tá an statóir brúite isteach le feist trasnaíochta 0.02 mm. Ró-scaoilte agus creathadh sé. Ró-daingean agus scoilteanna sé an tithíocht i aimsir fuar.

Déantar giaranna caidéil a chaitheamh ó 20CrMnTi, ansin carburized go doimhneacht cáis 0.8-1.0 mm ag 58-62 HRC. Tá an tithíocht giaranna cothrom le bailchríoch tollta 0.4 μm Ra. Imréiteach tip fearas: 0.06-0.10 mm. Faoi bhun 0.06 mm agus cuireann leathnú teirmeach glas ar na giaranna. Os cionn 0.10 mm agus titeann éifeachtacht toirtmhéadrach faoi bhun 85%.

Téann gach aonad le chéile ar an mbinse tástála. Déanaimid logáil:

• Tarraingt srutha gan ualach (bonnlíne don phéireáil mótair/caidéil sin)
• Ráta sreafa ag cúlbhrú 10 MPa
• Brú scoilteadh comhla faoisimh
• Sceitheadh ​​inmheánach ag brú rátáilte 80% (coinneáil ar feadh 30 soicind)
• Tarraingt Amp ar ualach iomlán

Cuirtear na sonraí go léir isteach i mbileog tástála sraithuimhir. Faigheann tú cóip leis an aonad.

VI. Maidir le HCIC

Tá HCIC ag tógáil táirgí hiodrálacha ó 1998. 300+ ball foirne. Trí monarchana i gCúige Shandong. 54+ milliún USD i ndíolacháin bhliantúla. Táirgí seolta chuig 50+ tír.

Ní cuideachta thrádála muid. Is linne na línte CNC, na cealla táthúcháin, na meaisíní líofa, agus na binsí tástála. Nuair a chuireann tú ríomhphost chugainn faoi aonad cumhachta hiodrálach, tá tú ag caint leis na daoine a mheaisínigh an bloc comhla, ní fear meánach nach bhfaca an taobh istigh de chaidéal riamh.

Áiríonn ár bhfoireann T&F 10 n-innealtóir a bhfuil 15-25 bliain an ceann acu i hiodrálaic. Ní dhéanaimid cóipeáil ach dearaí iomaitheoirí. Nuair a sheolann custaiméir tuairisc teipe chugainn, déanann ár bhfoireann innealtóireachta deighilt iomlán — miotalóireacht, bailchríoch dromchla, cigireacht tríthoiseach — agus eisíonn sí gníomh ceartaitheach laistigh de 14 lá.

ISO 9001:2015 deimhnithe. Líne nítriding QPQ intí. Tástáil spraeála salainn go ASTM B117.

Déanaimid freisin:

• Sorcóirí teileascópacha déghníomhacha (láimhseáil dramhaíola, leantóirí dumpála)
• Sorcóirí córais tarp
• Sorcóirí tras-fheadáin táthaithe
• Sorcóirí slata ceangail (AG agus tionsclaíoch)
• Sorcóirí céachta sneachta
• Manifolds hiodrálacha saincheaptha agus tionóil comhla
